Вентиляторы мельничные ВМ

ВМ-15
ВМ-40/750-IБ
ВМ-17
ВМ-40/750-IIБ
ВМ-18
ВМ-50/1000-IБ
ВМ-18А
ВМ-50/1000-IIБ
ВМ-18Дл
ВМ-75/1200-IБ
ВМ-18ДлМ
ВМ-75/1200-IIБ
ВМ-20
ВМ-100/1000У
ВМ-20А
ВМ-100/1200У
ВМ-20Дл
ВМ-160/850-I
ВМ-21
ВМ-180/1100-I
Скачать описание в PDF
Заказать

Остались вопросы? Звоните:

+7 (4942) 622-023

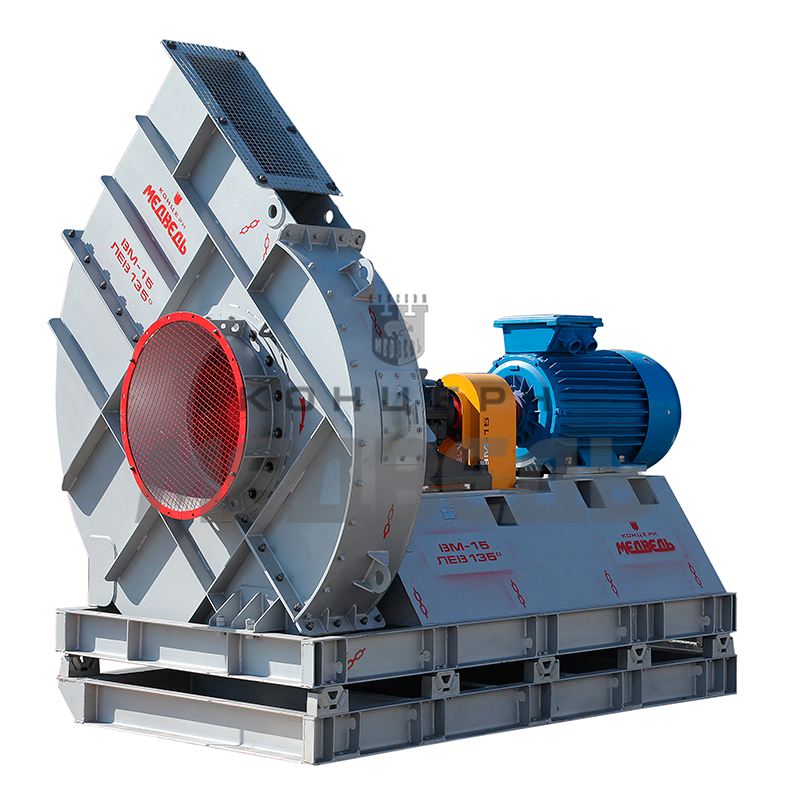

Вентилятор мельничный ВМ осуществляет пневматическую транспортировку угольной пыли без присутствия агрессивных и взрывоопасных частиц в системах котельного оборудования. Он может перемещать газовоздушные массы с температурой от -30°C до 200°C. Твердые частицы, схожие по своей липкости и абразивности с угольной пылью, присутствующие в перемещаемой среде, должны быть в переделах 80 г/ м?. Благодаря данным показателям, мельничные вентиляторы получили широкое применение во многих сферах: в металлургии, на различных промышленных и производственных предприятиях. Подобные агрегаты могут использоваться в умеренных климатических условиях с температурным режимом -40 …+40°C и влажностью воздуха до 80%.

Особенности конструкции

Изготавливаются вентиляторы данного типа в двух модификациях: правого и левого вращения. Конструкция агрегата состоит из рабочего колеса, ходовой части, улитки, всасывающего патрубка и рамы. Рабочее колесо оснащено разным количеством листовых лопаток (10-16), в зависимости от типоразмера вентилятора. Для повышения прочности и износостойкости стенок улиты, она укреплена оребрением. Поворотный корпус агрегата может менять угол поворота в пределах 270°.

Производительность и мощность агрегата подбирается в зависимости от условий эксплуатации и, исходя из этого, подбирается оптимальный типоразмер и модификация оборудования.

Концерн Медведь производит качественные мельничные вентиляторы, которые по достоинству оценили покупатели из разных уголков России и СНГ. Наши агрегаты зарекомендовали себя как надежное и эффективное оборудование по доступной цене.

Технические характеристики тягодутьевых машин типа ВМ №15?21, ВМ-40/750?180/1100, ВВСМ №1?3

Типоразмер машины Произво-дительность, Q, м3/ч Полное давление, Pa, Па Макси-мальный КПД, ?, % Частота вращения, мин-1 Электродвигатель Масса без эл. дв., кг
Типоразмер Мощность, кВт Частота вращения, мин-1 Напря-жение, В
ВМ?15 38 000 7 250 82 1 500 А315S4 160 1 500 380/660 2 005
ВМ?17 58 000 9 150 82 1 500 АИР355M4У2 315 1 500 380/660 2 390
ДАЗО4?400ХК?4У1 315 1 500 6 000
ВМ?18 108 000 10 800 80 1 500 ДАЗО4?400У?4МУ1 500 1 500 6 000 2 750
ДАЗО4?85/43?4У1 500 1 500 10 000
ВМ?18Дл 110 000 10 800 80 1 500 ДАЗО4?400У?4МУ1 500 1 500 6 000 3 720
ДАЗО4?85/43?4У1 500 1 500 10 000
ВМ?18ДлМ 106 000 8 720 80 1 500 ДАЗО4?400У?4МУ1 500 1 500 6 000 3 630
ДАЗО4?85/43?4У1 500 1 500 10 000
ВМ?20 150 000 12 880 82 1 500 ДАЗО4?450У?4МУ1 800 1 500 6 000 4 050
ДАЗО4?85/55?4У1 800 1 500 10 000
ДАЗО4?560Х?4ДУ1 1 000 1 500 10 000
ВМ?20Дл 150 000 13 500 80 1 500 ДАЗО4?450У?4МУ1 800 1 500 6 000 5 100
ДАЗО4?85/55?4У1 800 1 500 10 000
ДАЗО4?560Х?4ДУ1 1 000 1 500 10 000
ВМ?21 61 000 8 821 72 1 000 ДАЗО4?400ХК?6У1 250 1 000 6 000 5 350
ВМ?40/750?IБ 40 000 7 357 70 1 500 АИР315М4У2 200 1 500 380/660 2 050
ВМ?50/1000IБ 54 800 10 693 70 1 500 АИР355S4У2 250 1 500 380/660 2 620
АИР355М4У2 315 1 500 380/660
ДАЗО4?400ХК?4У1 315 1 500 6 000
ВМ?75/1200IБ 75 000 12 262 72 1 500 ДАЗО4?400У?4У1 500 1 500 6 000 3 100
ВМ?100/1000У 90 000 10 136 70 1 500 ДАЗО4?400Х?4У1 400 1 500 6 000 3 900
ДАЗО4?400У?4МУ1 500 1 500 6 000
ДАЗО4?85/43?4У1 500 1 500 10 000
ВМ?100/1200У 90 800 11 693 70 1 500 ДАЗО4?400У?4МУ1 500 1 500 6 000 4 050
ДАЗО4?85/43?4У1 500 1 500 10 000
ДАЗО4?450Х?4У1 630 1 500 6 000
ВМ?160/850?I 160 000 8 730 72 1 000 ДАЗО4?450У?6У1 630 1 000 6 000 7 740
2АДО?630?6000?6У1 630 1 000 10 000
ДАЗО4?560Х?6У1 1 000 1 000 6 000
ВМ?180/1100?I 180 000 14 225 72 1 500 ДАЗО4?560Х?4У1 1 250 1 500 6 000 6 160
АОД?1250?4У1 1 250 1 500 6 000
ДАЗО4?560УК?4ДУ1 1 250 1 500 10 000
ВВСМ?1?I 14 000 5 149 62 1 500 ? ? 1 500 ? 1 850
ВВСМ?2?I 33 000 5 022 62 1 000 АИР355S6У2 160 1 000 380/660 3 950
ВВСМ?3?I 60 000 4 558 62 1 000 ? ? 1 000 ? 4 400

Характеристики приведены в режиме максимального КПД для перемещаемой среды с параметрами: Pбар=760 мм рт. ст. и t=70°С.

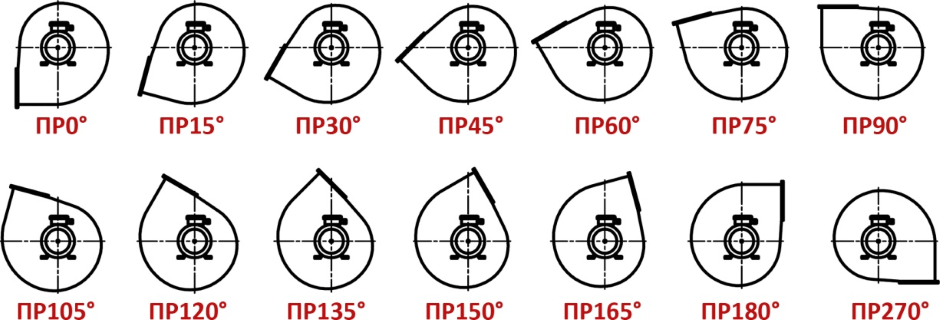

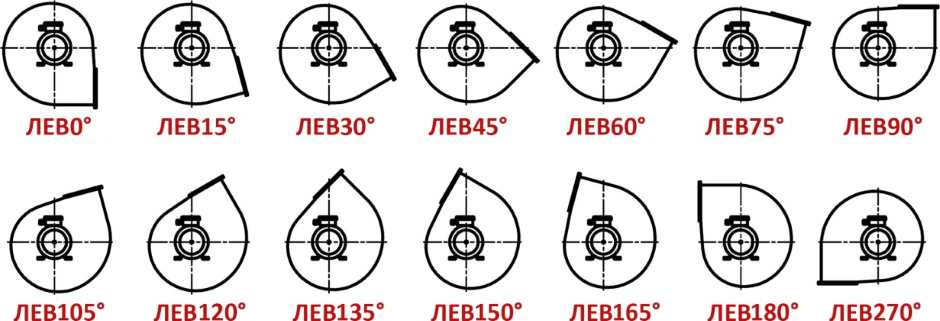

Схема разворотов корпусов тягодутьевых машин одностороннего всасывания.

Габаритные и присоединительные размеры машин ВM


Габаритные и присоединительные размеры центробежных тягодутьевых машин ВM №15?21

Типоразмер машины ? Размеры, мм
h1 L1 L2 L4 D D1 D2 d d2 A a B b
ВM?15 0°?30° 1 500 650 650 418 1 500 830 875 12 18 2 125 725 2 540 939
45°?105° 1 400 650 650 418
120°?150° 1 300 650 650 418
165°?210° 1 200 650 650 418
225°?255° 1 100 650 650 418
270° 1 100 1 600 650 418
? Размеры, мм N N2
H h h2 C E T1 T2 L3 L5 L6 L7
0°?270° 2 180 928 555 822 300 910 390 418 252 700 620 16 20
Типоразмер машины ? Размеры, мм
h1 L1 L2 L4 D D1 D2 d d2 A a B b
ВM?17 0°?45° 1 700 650 650 458 1 700 960 1 030 14 18 2 116 700 2 860 1 077
60°?105° 1 600 650 650 458
120°?150° 1 500 650 650 458
165°?180° 1 400 650 650 458
195°?255° 1 300 650 650 458
270° 1 200 1 800 650 458
? Размеры, мм N N2
H h h2 C E T1 T2 L3 L5 L6 L7
0°?270° 2 450 1 048 555 906 340 980 460 458 248 700 620 16 20
Типоразмер машины ? Размеры, мм
h1 L1 L2 L4 D D1 D2 d d2 A a B b
ВM?18
ВM?18Дл		 30° 1 100 1 246 1 615 400 1 800 1 100 1 175 14 18 2 294 780 3 010 1 170
60° 1 050 1 221 1 477 400
90° 750 1 355 1 637 400
150° 950 1 069 1 323 400
180° 750 1 145 1 417 400
270° 750 1 878 1 179 400
? Размеры, мм N N2
H h h2 C E T1 T2 L3 L5 L6 L7
30°?270° 2 670 1 175 555 900 540 975 618 400 375 700 620 16 16
Типоразмер машины ? Размеры, мм
h1 L1 L2 L4 D D1 D2 d d2 A a B b
ВM?18ДлМ 90° 1 128 985 1 230 400 1 710 1 170 1 280 19 24 2 480 402 3 140 1 170
? Размеры, мм N N2
H h h2 C E T1 T2 L3 L5 L6 L7
90° 2 760 1 100 630 900 540 1 020 660 400 525 920 1 050 24 20
Типоразмер машины ? Размеры, мм
h1 L1 L2 L4 D D1 D2 d d2 A a B b
ВM?20
ВM?20Дл		 30° 1 200 1 375 1 801 450 2 000 1 245 1 325 18 18 2 805 950 3 420 1 300
60° 750 1 598 1 909 450
90° 750 1 518 1 839 450
150° 1 200 933 1 267 450
180° 750 1 294 1 605 450
270° 750 2 058 1 356 450
? Размеры, мм N N2
H h h2 C E T1 T2 L3 L5 L6 L7
30°?270° 2 926 1 270 622 1 000 600 1 075 680 450 470 800 710 16 18
Типоразмер машины ? Размеры, мм
h1 L1 L2 L4 D D1 D2 d d2 A a B b
ВM?21 90° 1 400 965 1 250 645 2 100 1 070 1 200 22 22 2 324 426 3 260 1 230
? Размеры, мм N N2
H h h2 C E T1 T2 L3 L5 L6 L7
90° 2 830 1 230 770 890 525 1 020 645 645 330 920 1 090 24 22

Габаритные и присоединительные размеры центробежных тягодутьевых машин ВM?(40?75)?(750?1200), ВM?(100?180)/(850?1200)

Типоразмер машины ? Размеры, мм
h1 L1 L2 L4 D D1 D2 d d2 A a B b
ВM?40?750?IБ 180° 435 887 1 045 250 1 325 710 795 19 18 1 742 274 1 950 770
? Размеры, мм N N2
H h h2 C E T1 T2 L3 L5 L6 L7
180° 2 175 850 435 580 360 670 440 250 408 625 1 040 20 18
Типоразмер машины ? Размеры, мм
h1 L1 L2 L4 D D1 D2 d d2 A a B b
ВM?50?1000?IБ 60° ? ? ? ? 1 600 890 940 18 18 1 847 307 2 950 905
? Размеры, мм N N2
H h h2 C E T1 T2 L3 L5 L6 L7
60° 2 330 1 250 757 750 494 848 580 ? ? 830 1 280 18 26
Типоразмер машины ? Размеры, мм
h1 L1 L2 L4 D D1 D2 d d2 A a B b
ВM?75?1200?IБ 0°?345° ? ? ? ? 1 716 880 970 19 19 1 908 323 2 535 955
? Размеры, мм N N2
H h h2 C E T1 T2 L3 L5 L6 L7
0°?345° 2 717 1 450 435 834 534 928 620 ? ? 625 1 040 18 26
Типоразмер машины ? Размеры, мм
h1 L1 L2 L4 D D1 D2 d d2 A a B b
ВM?100/1000У 75° 1 450 850 850 600 1 620 960 1 050 18 18 2 203 328 3 220 1 048
150° 1 320 850 850 600
? Размеры, мм N N2
H h h2 C E T1 T2 L3 L5 L6 L7
75°,150° 2 700 1 300 770 915 470 1 024 570 600 330 920 1 090 18 26
Типоразмер машины ? Размеры, мм
h1 L1 L2 L4 D D1 D2 d d2 A a B b
ВM?100/1200У 75° 1 450 850 850 600 1 740 960 1 050 18 18 2 203 328 3 220 1 048
150° 1 320 850 850 600
? Размеры, мм N N2
H h h2 C E T1 T2 L3 L5 L6 L7
75°,150° 2 700 1 300 770 915 470 1 024 570 600 330 920 1 090 18 26
Типоразмер машины ? Размеры, мм
h1 L1 L2 L4 D D1 D2 d d2 A a B b
ВM?160/850?I 60° 1 135 1 735 2 145 1 000 2 200 1 600 1 715 19 22 2 856 624 4 120 1 512
90° 1 135 1 400 1 800 1 000
150° 1 135 1 400 1 800 1 000
? Размеры, мм N N2
H h h2 C E T1 T2 L3 L5 L6 L7
60°?150° 3 780 1 740 630 1 382 880 1 530 1 000 1 000 378 920 1 050 24 20
Типоразмер машины ? Размеры, мм
h1 L1 L2 L4 D D1 D2 d d2 A a B b
ВM?180/1100?I 60° 1 220 1 280 1 605 670 1 830 1 300 1 410 19 22 2 679 502 3 480 1 255
90° 1 220 1 165 1 480 670
? Размеры, мм N N2
H h h2 C E T1 T2 L3 L5 L6 L7
60°,90° 3 180 1 450 630 1 150 732 1 310 860 670 488 920 1 050 24 20

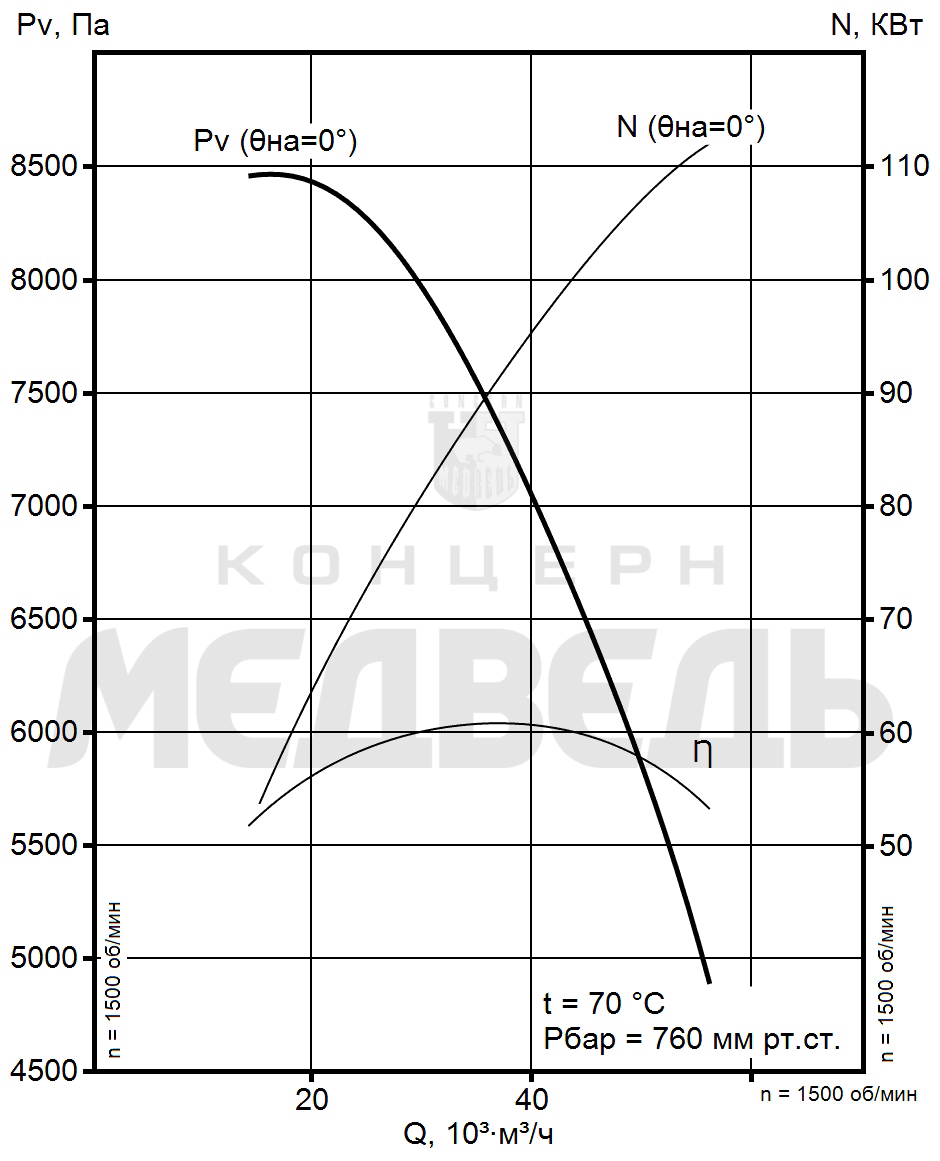

ВМ-15

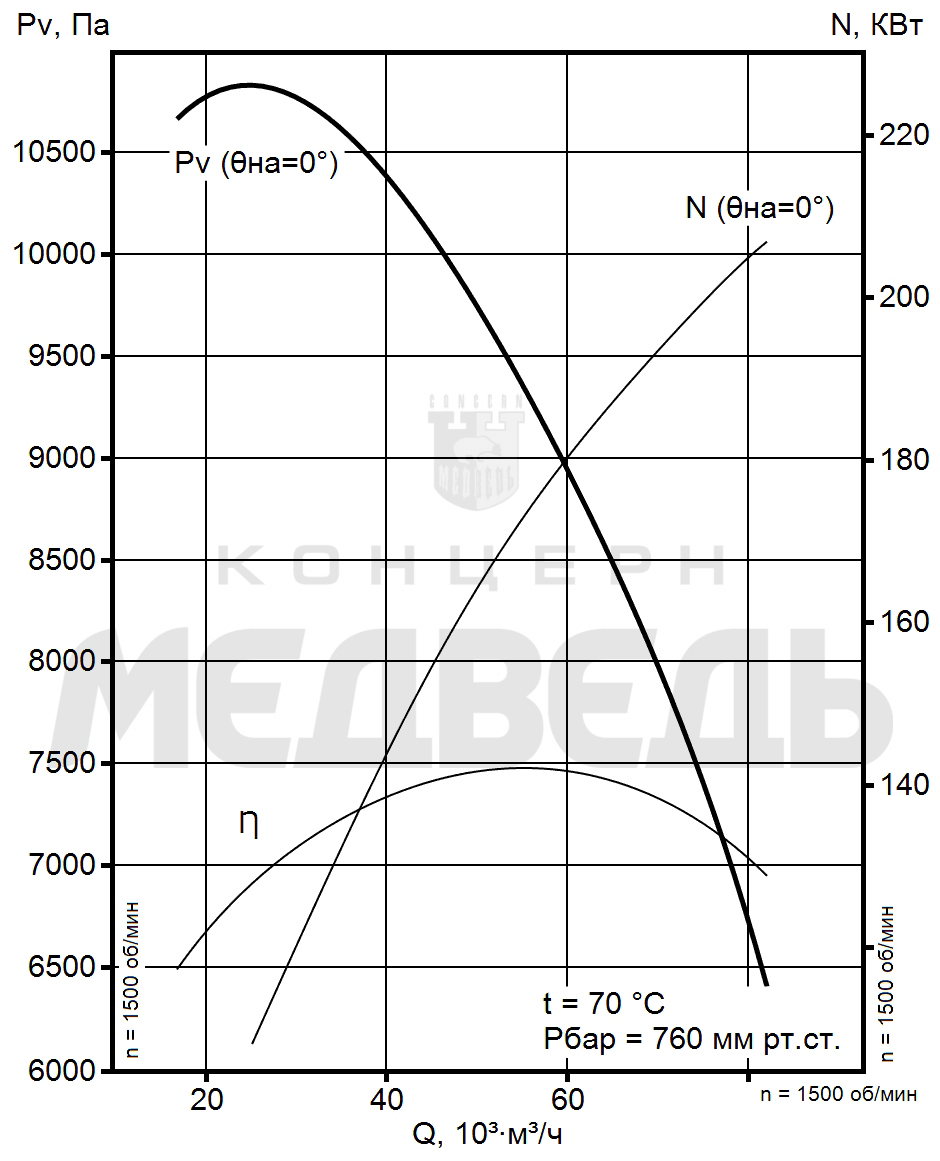

ВМ-17

ВМ-18

ВМ-18А

ВМ-18Дл

ВМ-18ДлМ

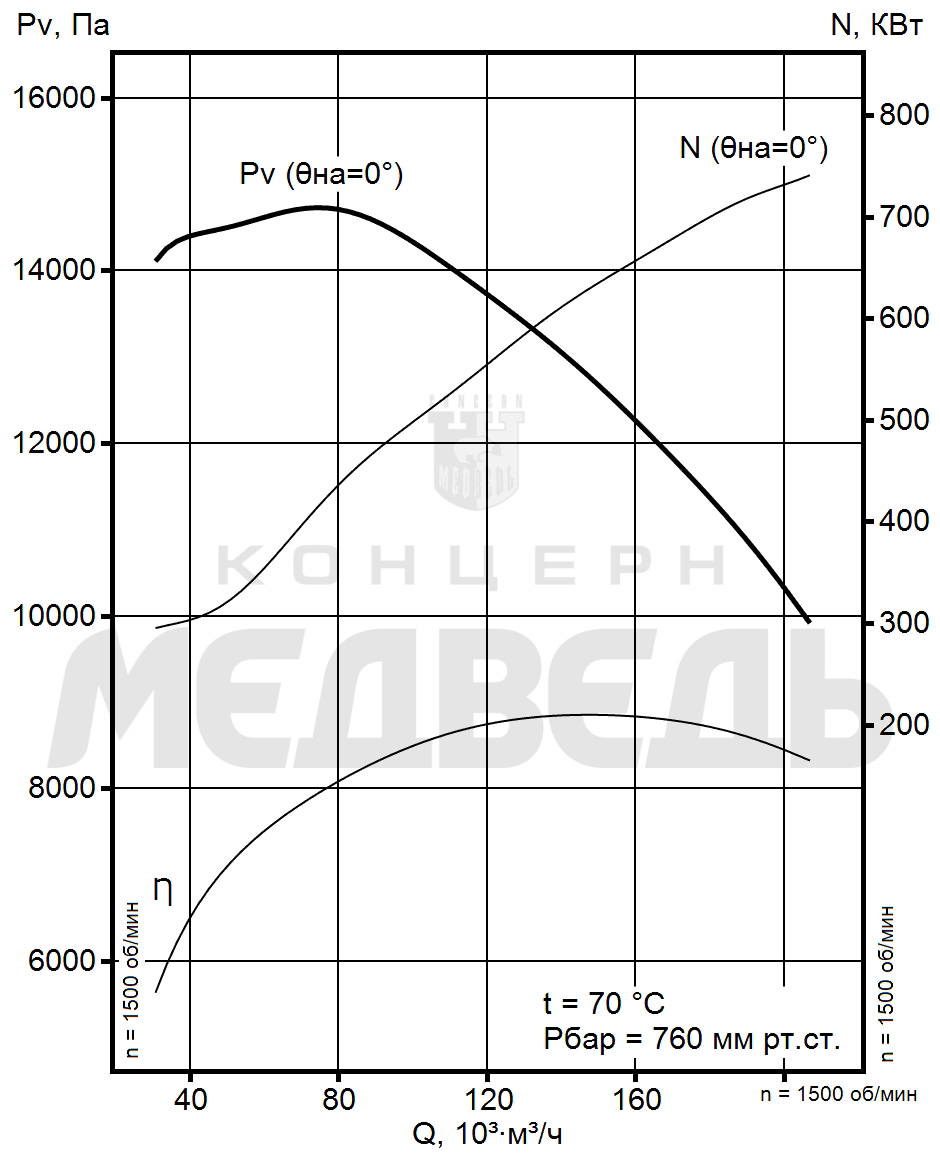

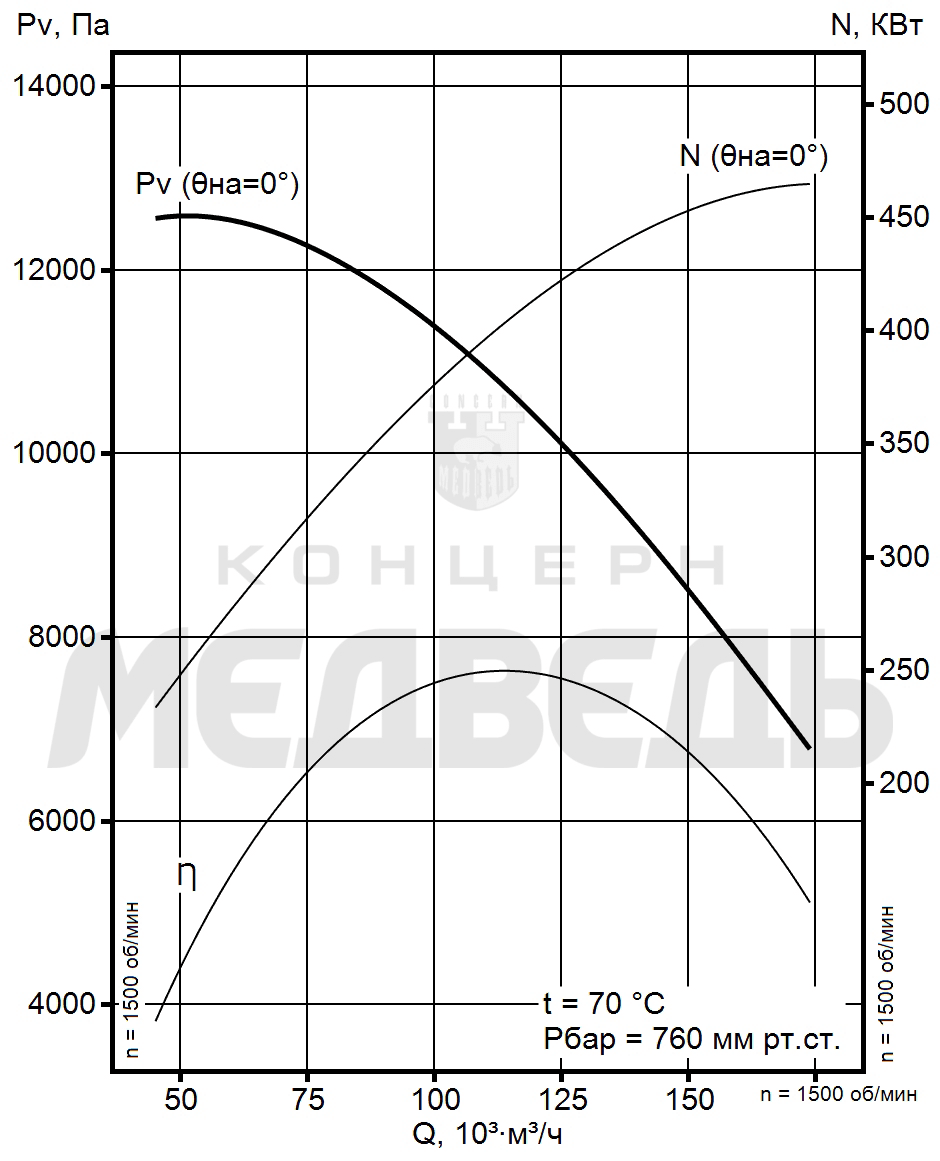

ВМ-20

ВМ-20А

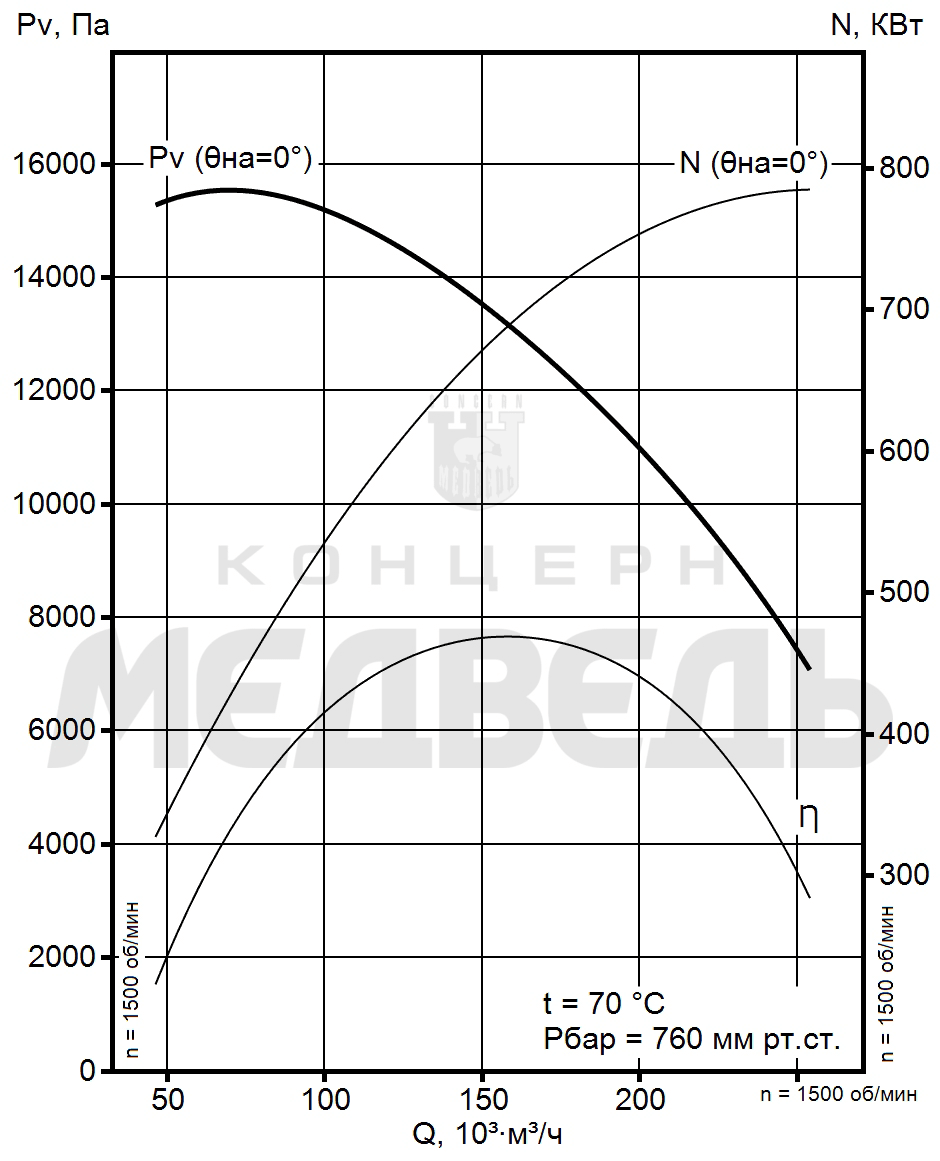

ВМ-20Дл

ВМ-21

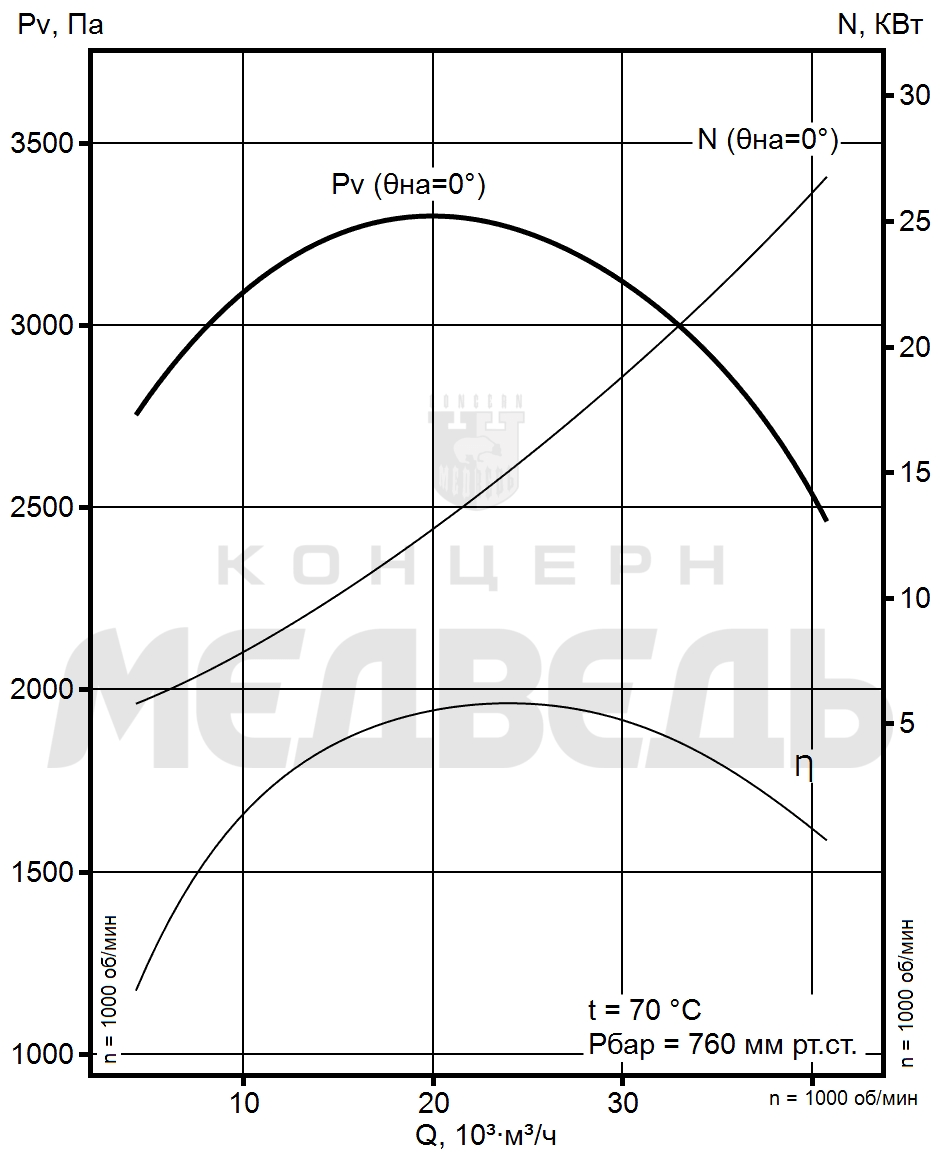

ВМ-40/750-IБ

ВМ-40/750-IIБ

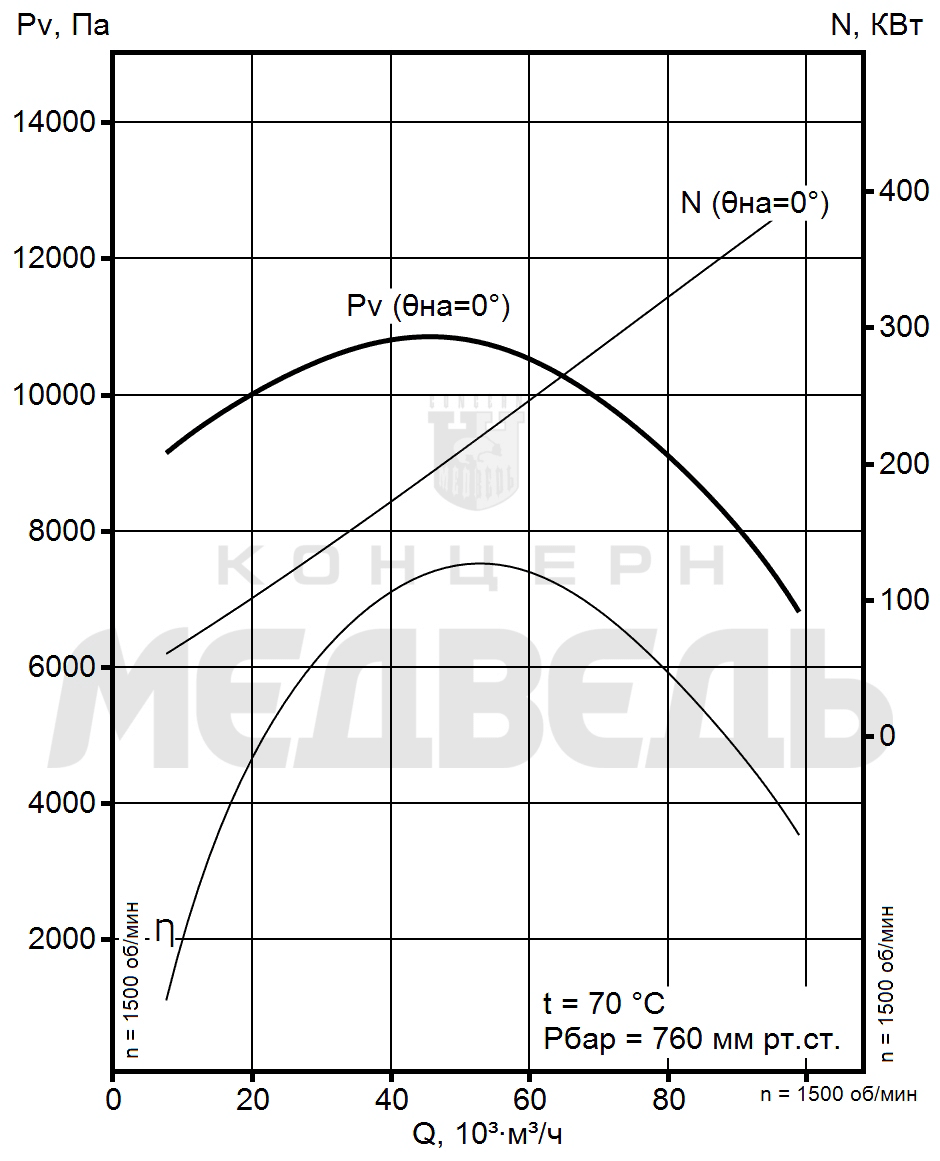

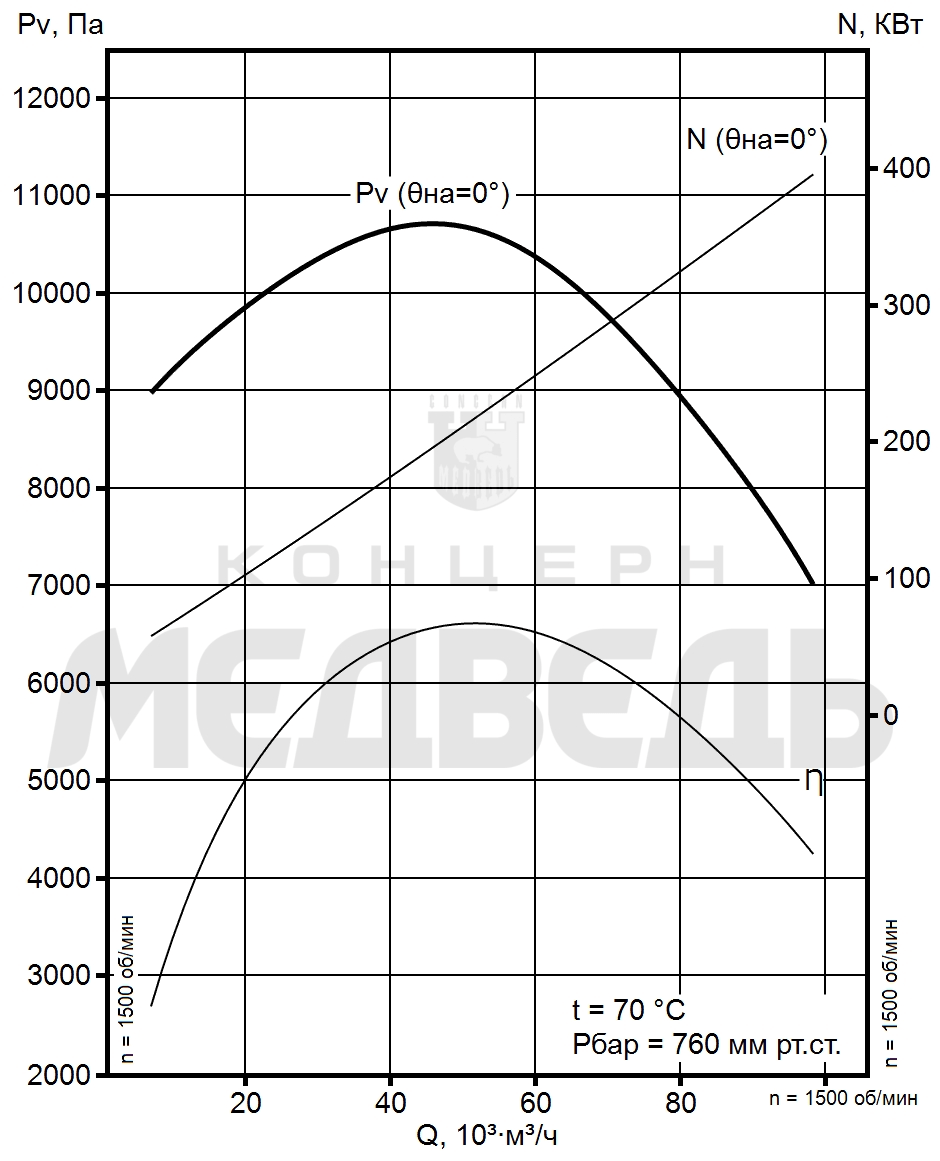

ВМ-50/1000-IБ

ВМ-50/1000-IIБ

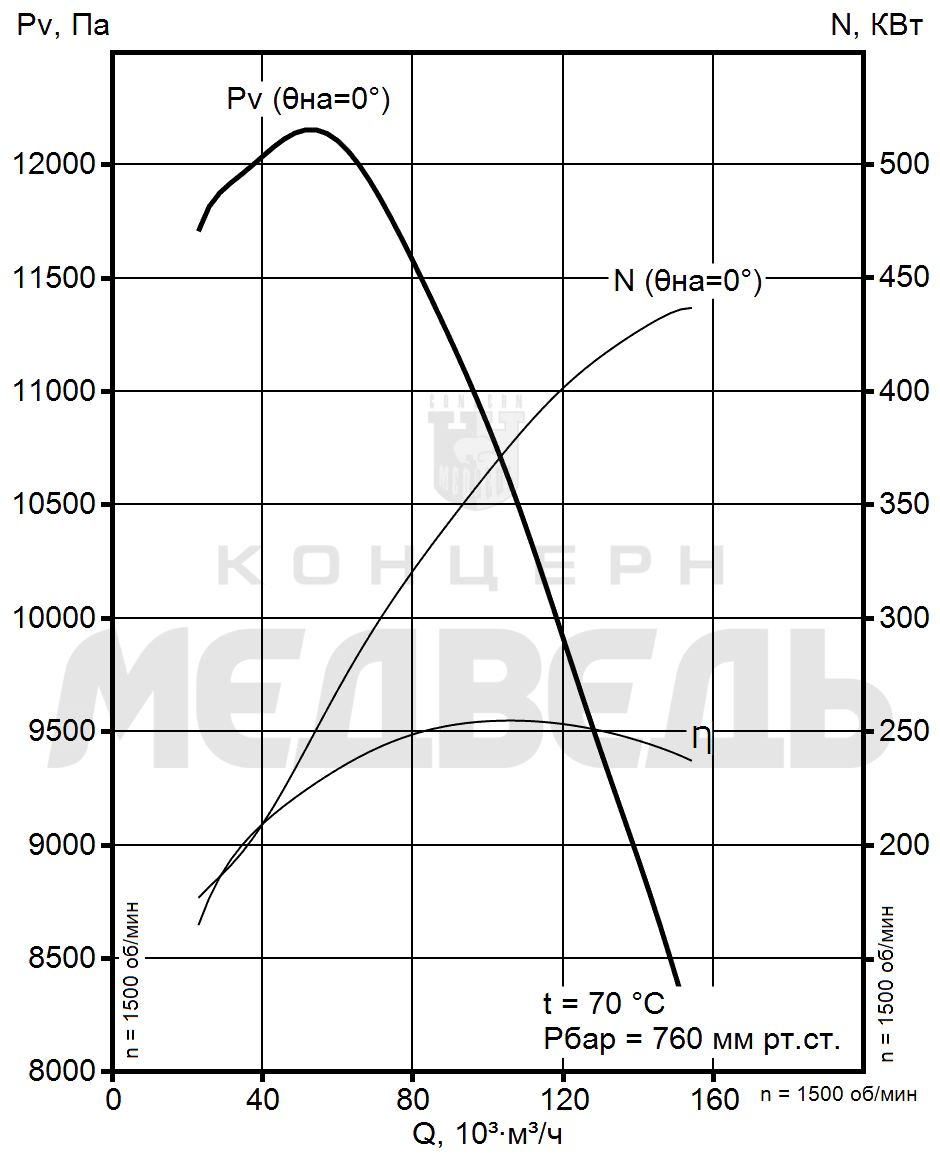

ВМ-75/1200-IБ

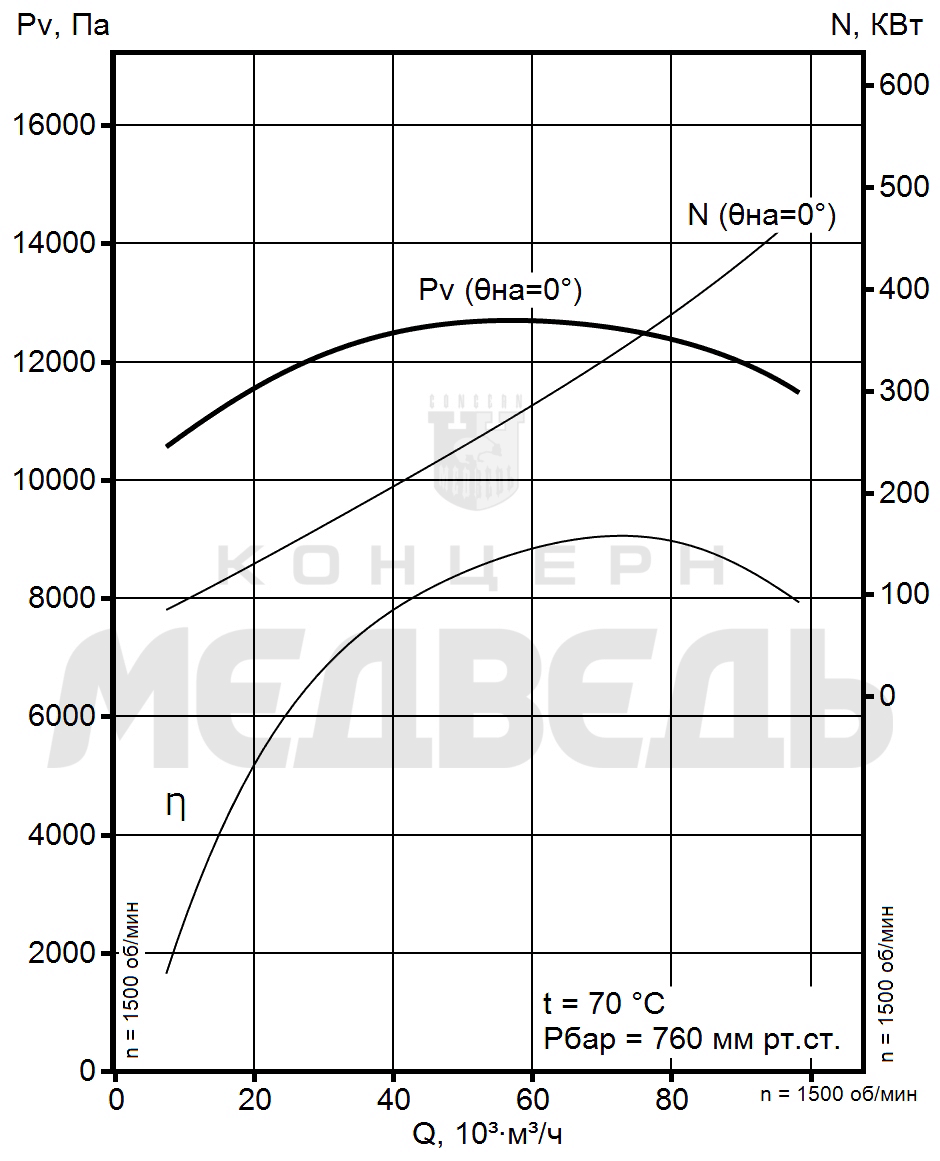

ВМ-75/1200-IIБ

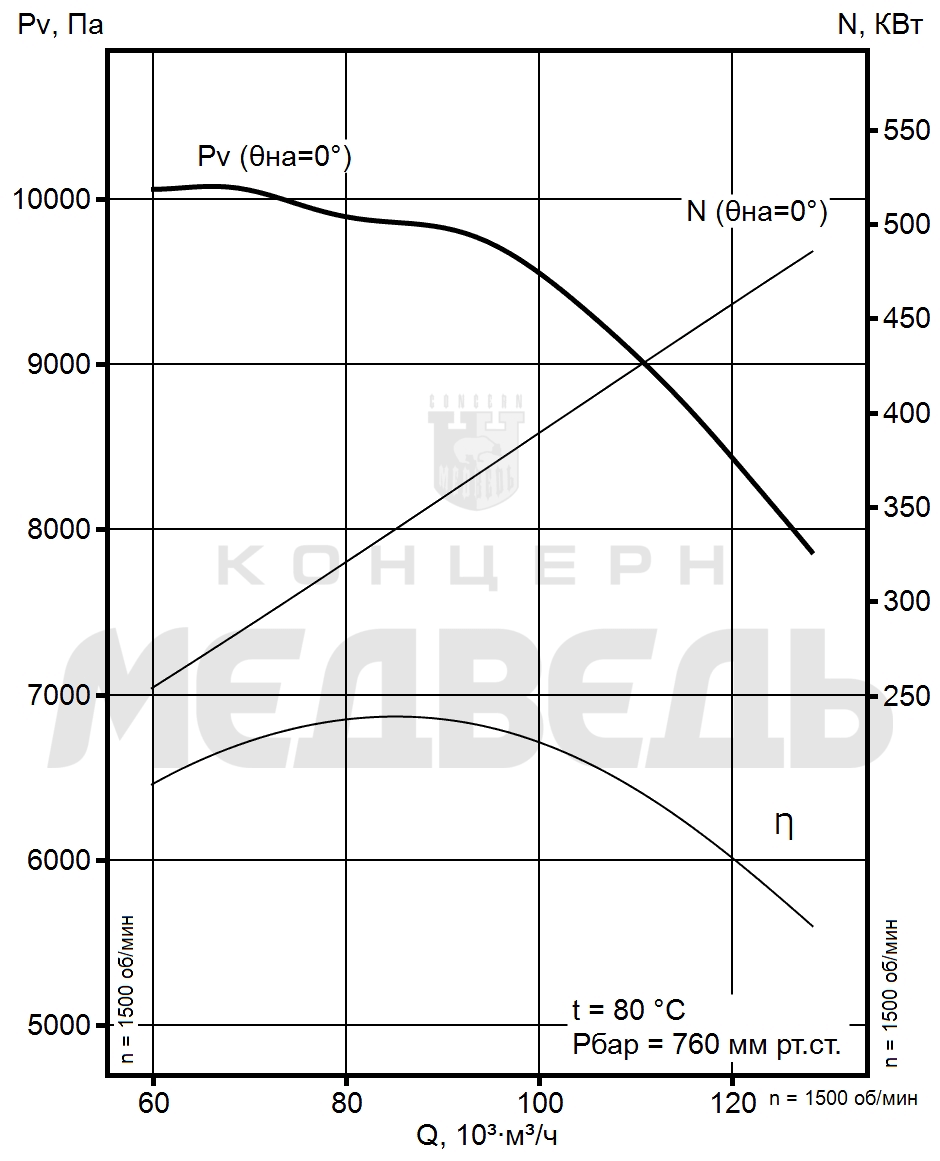

ВМ-100/1000-У

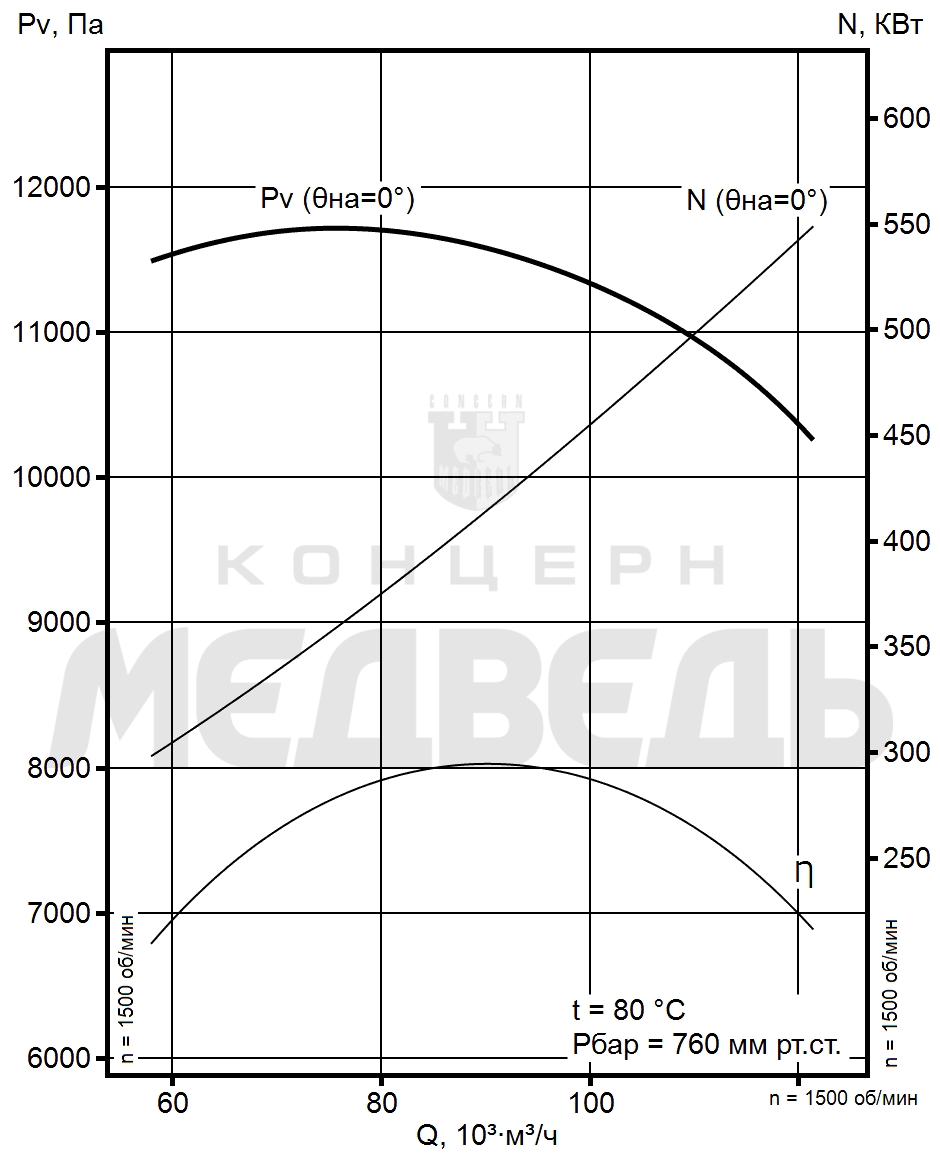

ВМ-100/1200-У

ВМ-160/850-I

ВМ-180/1100-I



Акустические характеристики тягодутьевых машин типа ВМ №15?21, ВM?(40?75)?(750?1200), ВM?(100?180)/(850?1200), ВВСМ №1?3

Типоразмер машины Частота вращения, мин-1 Зона измерений Значения уровней звуковой мощности Lpi, дБ в октавных полосах f, Гц LpA, дБА
125 250 500 1000 2000 4000 8000
ВМ?15 1 500 Нагнетание 112 115 116 114 112 110 106 119
Всасывание 108 111 112 110 108 106 102 115
Вокруг корпуса 105 106 106 104 101 98 93 109
ВМ?17 1 500 Нагнетание 116 119 120 118 116 114 110 123
Всасывание 112 115 116 114 113 111 106 120
Вокруг корпуса 109 110 110 108 105 102 98 113
ВМ?18 1 500 Нагнетание 119 123 124 118 120 118 114 127
Всасывание 116 118 120 114 117 115 120 125
Вокруг корпуса 113 114 114 108 109 107 102 116
ВМ?18Дл 1 500 Нагнетание 119 125 120 116 114 112 108 123
Всасывание 116 120 117 114 112 111 111 121
Вокруг корпуса 108 114 111 109 108 107 97 115
ВМ?20 1 500 Нагнетание 122 126 127 121 123 121 117 130
Всасывание 119 121 123 117 120 118 123 126
Вокруг корпуса 116 117 117 111 112 110 105 120
Д?20Дл 1 500 Нагнетание 123 129 124 120 118 116 112 127
Всасывание 120 124 121 118 116 114 114 124
Вокруг корпуса 112 118 115 113 112 111 100 119
ВМ?21 1 200 Нагнетание 134 124 127 120 118 119 117 128
Всасывание 134 124 127 120 118 119 117 128
Вокруг корпуса 119 111 113 107 108 108 105 116
ВМ?40/750?IБ 1 500 Нагнетание 119 119 120 119 118 116 113 125
Всасывание 118 118 118 118 115 113 111 123
Вокруг корпуса 113 117 115 112 110 109 105 118
ВМ?50/1000?IБ 1 500 Нагнетание 126 124 131 123 122 118 118 131
Всасывание 120 119 126 118 117 113 113 126
Вокруг корпуса 115 115 120 113 111 108 106 120
ВМ?75/1200?IБ 1 500 Нагнетание 104 109 108 105 102 96 90 110
Всасывание 123 125 131 127 125 120 115 132
Вокруг корпуса 119 122 127 124 121 116 112 129
ВМ?160/850?I 1 500 Нагнетание 130 120 123 116 114 115 113 124
Всасывание 130 120 123 116 114 115 113 124
Вокруг корпуса 115 107 109 103 103 103 101 112
ВМ?180/1100?I 1 500 Нагнетание 132 122 125 118 116 117 115 126
Всасывание 132 122 125 118 116 117 115 126
Вокруг корпуса 117 109 111 105 105 105 103 114

ПРИМЕЧАНИЕ: Акустические характеристики приведены для условий: аппарат осевой направляющий полностью открыт, Pбар=760 мм рт. ст., температура перемещаемой среды t=70°С.
