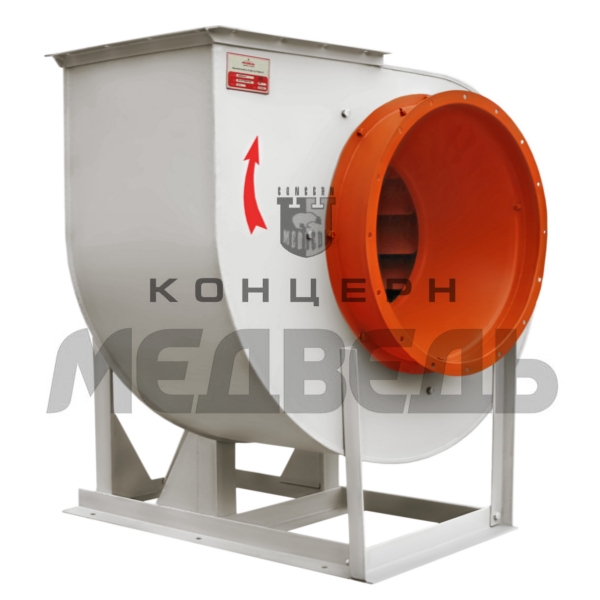

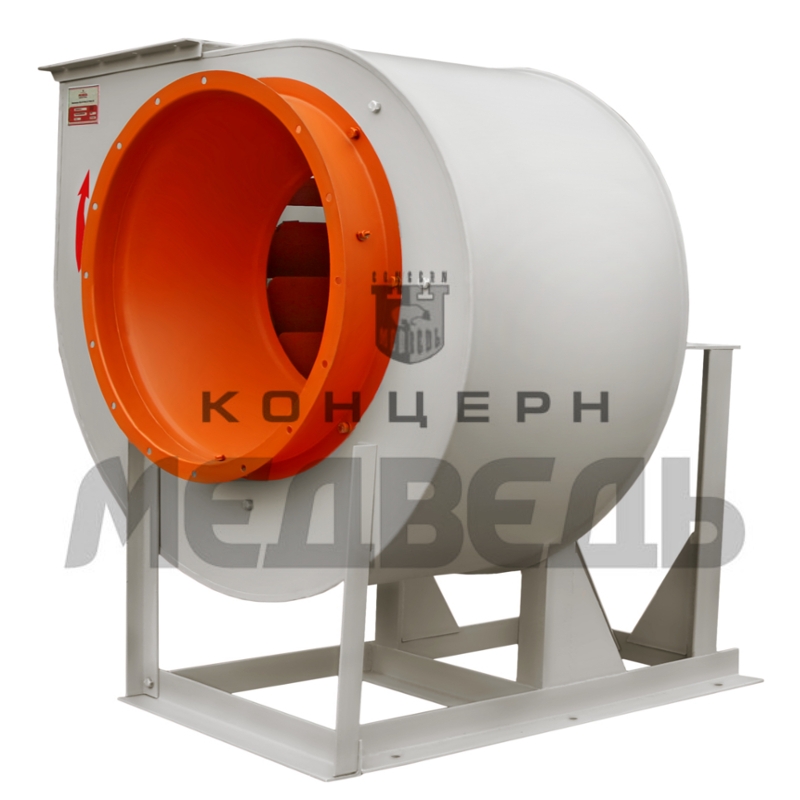

Low-pressure fans VR 80-75 (VR 80-76)

VR 80-75 №2,5
VR 80-75 J (J2) №3,15
VR 80-75 К (К1) №4
VR 80-75 КJ (К1J) №5
VR 80-75 V (V1) №6,3
VR 80-75 VJ (V1J1) №8
VR 80-75 В2 (VК3) №10
VR 80-75 VК №12,5
VR 80-75 VКJ №16
VR 80-75 VT №20
Analogues:
VC 4-70
VC 4-75
VR 80-70
VR 86-77

For an accurate selection of this type of equipment, we suggest that you fill out a questionnaire and send it to our specialists in the order

Download the questionnaire
Order button

Do you have questions? Call:

+7 (4942) 622-023

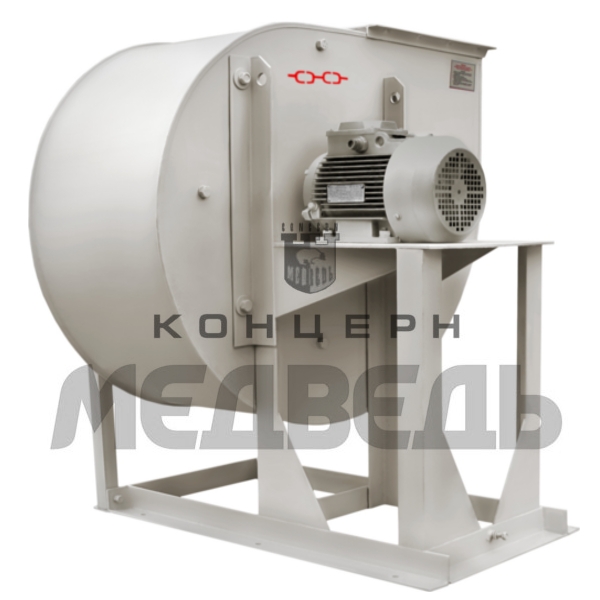

Fans VR 80-75 are made of carbon steel and applied for displacement of non-aggressive gas or air, having temperature of not more than 80°С and dust level of not more than 100mg/m3, which does not contain adhesive substances and fibrous materials.
Fans  VR 4-75 V and  VC 4-70 V(explosion-protected fans made of mixed metals) are designated for displacement  of  gas-steam-air  explosive  mixtures  of IIA  and  IIB  categories,  which  do  not  cause accelerated corrosion of carbon steel and aluminum  (rate of corrosion – not more than 0,1 mm a year), wherein content of dust and other solid admixtures does not exceed 0,1 g/m3, and there are no adhesivesubstances and fibrous materials, and the temperature does not exceed 80°С. Fans cannot be applied for displacement of gas-dust-air mixtures from the process units, in which explosive substances are heatedabove the temperature of their spontaneous combustion or are exposed to an excess pressure.
Fans  ВЦ 4-75, from  № 2 to  №5, have impellers made with studs, which improve impeller geometry, reduce vibration and level of noise during fan operation, correspondingly.
Fans № 2 – № 4 have improved frame. Vibration is reduced owing to a rigidity of such new frame.
These fans can be made with zinc-coated shell, ensuring protection from atmospheric precipitations and improving fan appearance.

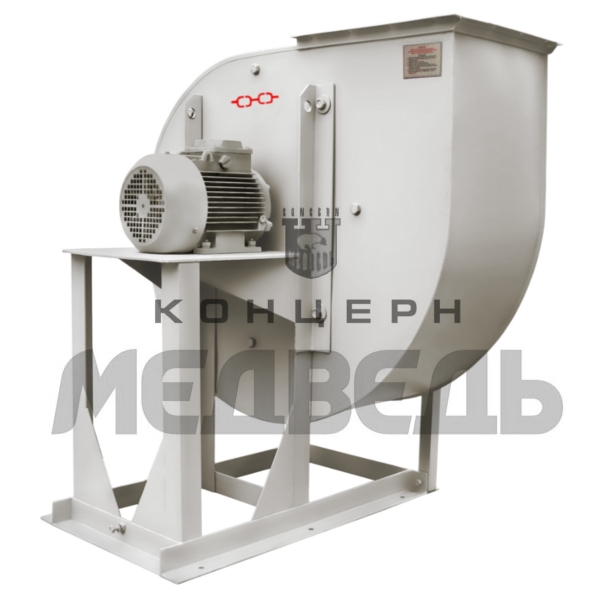

Fans VR 80-75 are radial low-pressure one-side suction fans. Thefollowing fans are considered to be analogues: VC4-75, VC4-70. Quantity of impeller blades: VR80-75 №2,5-8 -13 pcs.; VR80-75 №10-16 –12 pcs.
Fans VR 80-75 are applied for:
•  air-conditioning systems;
•  ventilation systems in industrial, public and residential buildings, as well as shops;
•  other industrial and sanitation purposes.

Specifications of centrifugal fans VR 80-75

 №  Electric motor
Parameters in operating
area
 Vibration isolators
Fan
weight,
kg
Fan
volume,

m³ /   h
Standard
size
Power, KW
Rate of
rotation,
min
-1
  Capacity

10³ х m³/hour
Total
pressure,
Pa
 Type Q-y Type  Q-y
2,5     исп-1 АIR 56 А4 1 0,12 1450 0,45-0,85 170-110 DО38 4 ВР201 4 20,7 0,14
АIR 63 А4 0,25 1450 0,4-0,9 177-128 DО38 4 ВР201 4 27
АIR 63 В4 0,55 2850 0,85-1,75 720-450 DО38 4 ВР201 4 22,2
АIR 56 А4 0,9 0,12 1450 0,4-0,8 120-40 DО38 4 ВР201 4 20,7
АIR 63 А4 0,25 1450 0,4-0,9 177-128 DO38 4 ВР201 4 27
АIR 63 А2 0,37 2850 0,85-1,65 490-300 DО38 4 ВР201 4 31,58
АIR 63 В4 0,55 2850 0,85-1,65 490-300 DО38 4 ВР201 4 22,2
АIR 56 А4 0,95 0,12 1450 0,44-0,85 150-95 DО38 4 ВР201 4 20,7
АIR 63 А4 0,25 1500 0,4-0,9 177-128 DО38 4 ВР201 4 27
АIR 63 В4 0,55 2850 0,9-1,75 620-380 DО38 4 ВР201 4 22,2
АIR 56 А4 1,05 0,12 1450 0,45-0,85 190-130 DО38 4 ВР201 4 20,7
АIR 63 А4 0,25 1450 0,4-0,9 177-128 DО38 4 ВР201 4 27
АIR 71 А2 0,75 2850 0,85-1,7 800-540 DО38 4 ВР201 4 34,5
АIR 56 А4 1,1 0,12 1450 0,47-0,85 230-170 DО38 4 ВР201 4 20,7
АIR 63 В4 0,25 1500 0,4-0,9 177-128 DО38 4 ВР201 4 27
АIR 71 А2 0,75 2850 0,9-1,75 960-740 DО38 4 ВР201 4 34,5
3,15

исп-1

 АIR 63 А4 1 0,25 1450 0,85-1,84 280-170 DО38 4 ВР201 4 30,8 0,2
5 А80 МА2 1,5 2850 1,8-4,0 1200-680 DО38 4 ВР201 4 38,9
АIR 56 А4 0,9 0,12 1450 0,76-1,15 185-175 DО38 4 ВР201 4 30
АIR 56 В4 0,18 1450 0,76-1,82 185-110 DО38 4 ВР201 4 30
АIR 63 А4 0,25 1450 0,85-1,84 185-110 DО38 4 ВР201 4 30,8
АIR 71 В2 1,1 2850 1,65-3,80 830-480 DО38 4 ВР201 4 37
АIR 56 В4 0,95 0,18 1450 0,76-1,82 185-110 DО38 4 ВР201 4 30
АIR 63 А4 0,25 1450 0,85-1,84 185-110 DО38 4 ВР201 4 30,8
5 А80 МА2 1,5 2850 1,9-3,85 1080-640 DО38 4 ВР201 4 38,9
АIR 63 А4 1,05 0,25 1450 0,95-1,94 320-190 DО38 4 ВР201 4 30,8
5 А80 МА2 2,2 2850 1,7-4,0 1350-880 DО38 4 ВР201 4 40,1
АIR 63 В4 1,1 0,37 1450 0,9-1,95 370-230 DО38 4 ВР201 4 29,9
5 А80 МА2 2,2 2850 1,7-4,1 1650-1070 DО38 4 ВР201 4 40,1
4       исп-1 АIR 63 В6 1 0,25 980 1,4-2,7 210-120 DО38 4 ВР201 4 46,2 0,4
АIR 71 В4 0,75 1450 2,2-4,1 500-300 DО38 4 ВР201 4 51,5
АIR 100 S2 4 2850 3,8-7,5 2060-1275 DО38 4 ВР201 4 72
АIR 100 L2 5,5 2850 4,3-8,3 2200-1250 DО38 4 ВР201 4 72,2
АIR 63 А6 0,9 0,18 980 1,4-2,6 140-75 DО38 4 ВР201 4 46,2
АIR 71 A6 0,37 980 1,3-2,7 140-65 DО38 4 ВР201 4 51,6
АIR 71 A4 0,55 1450 1,95-4,0 340-190 DО38 4 ВР201 4 52,2
АIR 63 А6 0,95 0,18 980 1,4-2,6 175-100 DО38 4 ВР201 4 46,3
АIR 71 А6 0,37 980 1,3-2,7 175-100 DО38 4 ВР201 4 51,6
АIR 71 A4 0,55 1450 2,3-4,0 430-250 DО38 4 ВР201 4 52,2
АIR 71 В4 0,75 1450 2,3-4,0 430-250 DО38 4 ВР201 4 51,5
АIR 63 В6 1,05 0,25 980 1,3-2,75 230-140 DО38 4 ВР201 4 46,2
АIR 71 А6 0,37 980 1,3-2,7 230-140 DО38 4 ВР201 4 51,6
АIR 71 В4 0,75 1450 2,0-4,2 560-330 DО38 4 ВР201 4 51,5
АIR 80 A4 1,1 1450 2,0-4,2 560-330 DО38 4 ВР201 4 54,8
АIR 112 М2 7,5 2850 4,2-8,6 2350-1500 DО38 4 ВР201 4 89,8
АIR 71 А6 1,1 0,37 980 1,3-2,7 270-180 DО38 4 ВР201 4 51,6
АIR 80 А4 1,1 1450 2,1-4,2 670-440 DО38 4 ВР201 4 54,5
АIR 112 М4 7,5 2850 4,2-8,8 2850-1800 DО39 4 ВР201 4 89,8
 5     исп-1 АIR 71 В6 1 0,55 980 2,75-4,1 340-315 DО 39 5 ВР 202 4 92 0,9
АIR 80 А6 0,75 980 2,75-5,6 340-215 DО 39 5 ВР 202 4 95
АIR 90 L4 2,2 1450 3,5-9,0 810-500 DО 39 5 ВР 202 4 101
АIR 71 В6 0,9 0,55 980 2,4-5,3 460-315 DО 39 5 ВР 202 4 92
АIR 80 В4 1,1 980 3,0-5,7 230-140 DО 39 5 ВР 202 4 97
АIR 80 В6 1,5 1450 3,6-8,2 550-340 DО 39 5 ВР 202 4 96
АIR 71 В6 0,95 0,55 980 2,8-5,6 280-170 DО 39 5 ВР 202 4 92
АIR 80 В4 1,5 1450 4,5-5,3 700-680 DО 39 5 ВР 202 4 96
АIR 90 L4 2,2 1450 4,5-8,7 700-400 DО 39 5 ВР 202 4 101
АIR 80 А6 1,05 0,75 980 2,75-5,6 370-270 DО 39 5 ВР 202 4 95
АIR 100 S4 3 1450 4,2-8,5 880-620 DО 39 5 ВР 202 4 107
АIR 80 В6 1,1 1,1 980 3,0-5,7 460-315 DО 39 5 ВР 202 4 97
АIR 100 S4 3 1450 4,6-8,8 1100-730 DО 39 5 ВР 202 4 107
 6,3     исп-1 АIR 100 L6 1 2,2 980 5,6-11,3 560-350 DО 40 5 ВР 202 6 180 1,8
АIR 112 М4 5,5 1450 8,6-12,0 1320-1250 DО 40 5 ВР 203 4 200
АIR 132 S4 7,5 1450 8,6-17,5 1320-800 DО 40 5 ВР 203 4 201
АIR 80 В6 0,9 1,1 980 4,7-7,3 380-350 DО 40 5 ВР 202 6 144
АIR 90 L6 1,5 980 4,7-11,0 380-230 DО 40 5 ВР 202 6 148
АIR 100 L4 4 1450 7,2-12,3 885-780 DО 40 5 ВР 203 4 160
АIR 112 М4 5,5 1450 7,2-17,0 885-530 DО 40 5 ВР 203 4 178
АIR 90 L6 0,95 1,5 980 5,8-8,6 470-430 DО 40 5 ВР 202 6 149
АIR 100 L6 2,2 980 5,8-11,5 470-280 DО 40 5 ВР 202 6 161
АIR 112 М4 5,5 1450 9,0-17,5 1130-670 DО 40 5 ВР 203 4 178
АIR 100 L6 1,05 2,2 980 5,4-11,5 610-400 DО 40 5 ВР 202 6 163
АIR 132 S4 7,5 1450 8,3-17,5 1430-940 DО 40 5 ВР 203 4 201
АIR 100 L6 1,1 3 980 6,2-11,5 750-530 DО 40 5 ВР 203 4 180
АIR 132 М4 11 1450 9,2-17,8 1750-1200 DО 40 5 ВР 203 4 201
 8     исп-1 5 АМ 112 МВ8 1 3 735 7,56-10,6 717-680 DО 41 6 ВР 203 5 257 3,1
АIR 132 S6 5,5 980 12,0-17,0 950-880 DО 41 6 ВР 203 5 277
АIR 132 M6 7,5 980 12,0-23,0 950-580 DО 41 6 ВР 203 5 293
АIR 132 MB6 0,9 4 980 9,5-17,0 640-570 DО 41 6 ВР 203 5 257
АIR 132 S6 5,5 980 9,5-23,0 640-380 DО 41 6 ВР 203 5 277
АIR 132 S6 0,95 5,5 980 12,5-23,0 800-470 DО 41 6 ВР 203 5 277
АIR 132 M6 1,05 7,5 980 11,0-24,0 1020-720 DО 41 6 ВР 203 5 293
АIR 160 S6 1,1 11 980 13,0-24,0 1280-900 DО 41 6 ВР 203 5 337
 10    исп-1 АIR 132 М8 * 5,5 750 14,8-28,85 736-387 DО 43 6 * 466 4,9
5А 160 S8 * 7,5 750 14,7-30,26 860-438 DО 43 6 * * 508
5А 160 М8 * 11 750 16,64-35,2 1059-570 DО 43 6 * * 533
5А 160 М6 * 15 980 22,1-25,0 1517-774 DО 43 6 * * 533
АIR 180 М6 * 18,5 980 19,53-40,2 1834-800 DО 43 6 * * 568
5А 200 М6 * 22 980 25,0-46,7 1800-1007 DО 43 6 * * 643
 10    исп-5 АIR 132 S6 * 5,5 615 12,8-26,0 580-430 DО 43 6 * * 770 5
АIR 132 М6 * 7,5 685 14,2-28,0 720-540 DО 43 6 * * 810
АIR 160 S6 * 11 770 16,0-33,7 910-690 DО 43 6 * * 840
АIR 160 М6 * 15 865 18,0-37,0 1150-860 DО 43 6 * * 910
 12,5    исп-1 АIR 180 М8 * 15 750 26,9-55,24 982-377 DО 43 6 * * 715 8,3
5А 200 М8 * 18,5 750 28,7-59,1 1362-685 DО 43 6 * * 790
5А 200 L8 * 22 750 32,0-65,0 1375-932 DО 43 6 * * 815
5А 225 М8 * 30 750 32,68-62,0 1644-1130 DО43 6 * * 875
 12,5    исп-5 АIR 160 S6 * 11 536 22,0-45,0 700-250 DО 43 6 * * 1090 8,2
АIR 160 М6 * 15 602 25,0-51,6 880-680 DО 43 6 * * 1110
АIR 180 М6 * 18,5 685 27,0-57,0 1150-840 DО 43 6 * * 1180
АIR 200 М6 * 22 685 27,0-57,0 1150-840 DО 43 6 * * 1240
АIR 200 L6 * 30 768 31,0-63,5 1450-1120 DО 43 6 * * 1270
Specifications of centrifugal fans VR 80-75 ( 80-76)  №16, 20
№ Electric motor
Rate of
rotation, min
-1
 Parameters in operating area Fan weight, kg
Standard size
Power,
KW
 Capacity 10³х m³/hour
Total pressure,
Pa
VC 4-70 (80-75) 16     исп-5 5А 160 М8 * 11 350 37,2-68-6 560-330 2710
АIR 180 М8 * 15 370 39,3-72,6 626-375 2740
5А 200 М8 * 18,5 420 44,6-82,4 810-487 2805
5А 200 L8 * 22 450 47,7-88,2 922-553 2830
5А 200 L6 * 30 500 53,0-98,0 1143-685 2840
5 АМ 250 S6 * 45 550 58,3-108,0 1382-829 2990
5 АМ 250 М6 * 55 600 64,0-118,0 1650-989 3015
5 АМ 280 S6 * 75 670 73,0-131,0 2043-1225 3290
VC 4-76 (80-76) 16     исп-5 5А 200 М8 * 18,5 420 37,0-62,0 680-420 3025
5А 200 L8 * 22 480 42,0-84,0 890-550 3050
5А 200 L6 * 30 550 50,1-100,0 1200-630 3070
5 АМ 250 S6 * 45 580 52,0-110,0 1300-780 3215
5 АМ 250 М6 * 55 650 60,0-120,0 1700-1100 3240

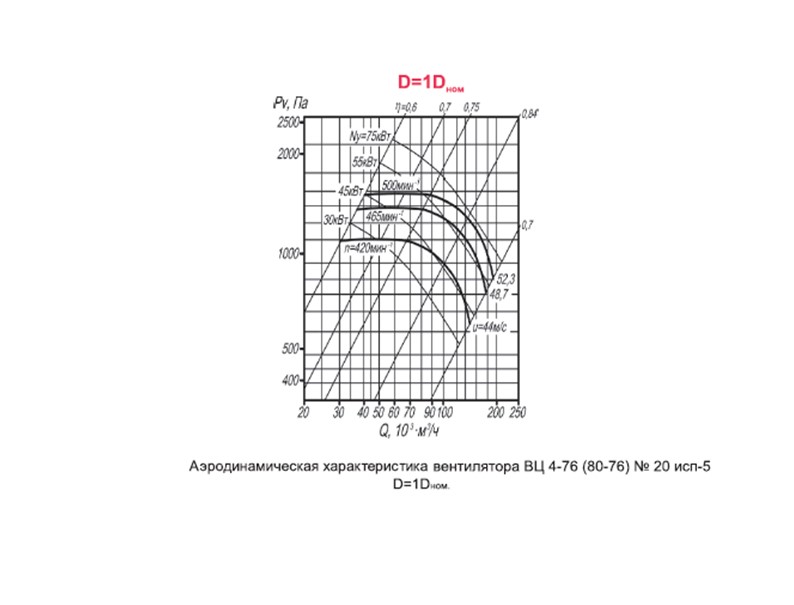

VC 4-76 (80-76) 16            исп-5 5 АМ 250 S6 * 45 420 75,6-157,0 1100-580 5550
5 АМ 250 М6 * 55 465 83,7-190,0 1350-830 5565
5 АМ 280 S6 * 75 500 90,0-196,0 1560-875 5810

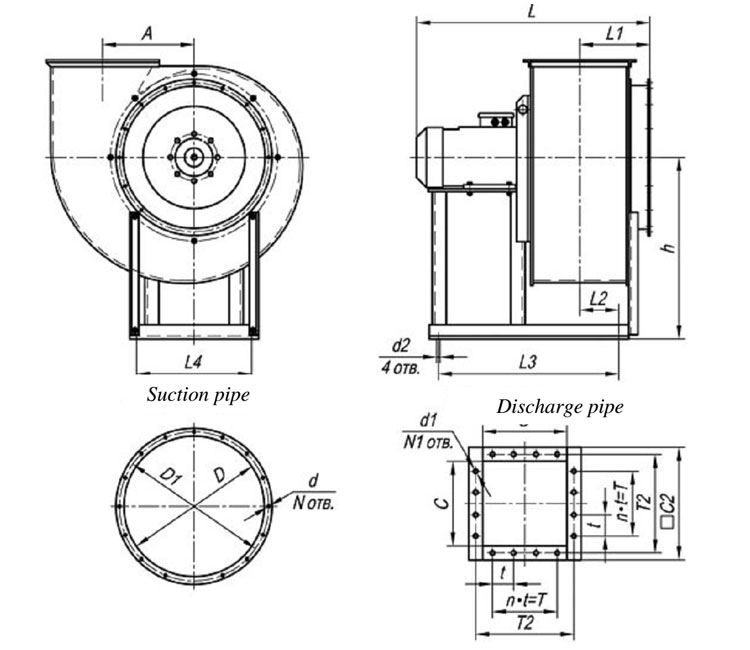

Overall dimensions of centrifugal fans VC 80-75

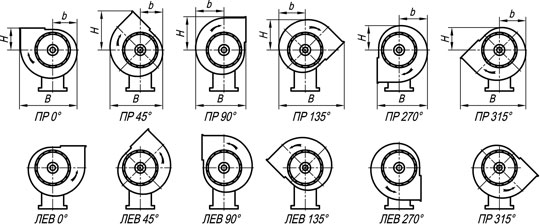

Overall dimensions of fans ВР 80-75, option 1

Fan No. R135°, L135° R270°, L270° R315°, L315°
B b H B b H B b H
2,5 532 208 240 407 224 193 532 208 177
3,15 664 262 301 507 282 243 664 262 223
4 824 330 380 633 355 305 824 330 280
5 1035 417 479 795 448 386 1035 417 355
6,3 1286 526 605 985 564 487 1286 526 446
8 1635 665 765 1246 713 615 1635 665 565
10 2012 820 952 1533 888 762 2012 820 695
12,5 2520 1030 1180 1905 1105 948 2520 1030 880
Fan No. R0°, L0° R45°, L45° R90°, L90°
B b H B b H B b H
2,5 469 193 183 417 177 324 407 224 275
3,15 585 242 225 524 223 402 507 282 343
4 733 305 277 661 280 494 633 355 421
5 915 386 347 534 554 618 795 448 527
6,3 1193 487 420 1052 447 760 985 564 656
8 1461 618 533 1336 565 973 1246 713 844
10 1813 762 646 1645 695 1192 1533 888 1052
12,5 2252 948 800 2060 880 1490 1905 1105 1303

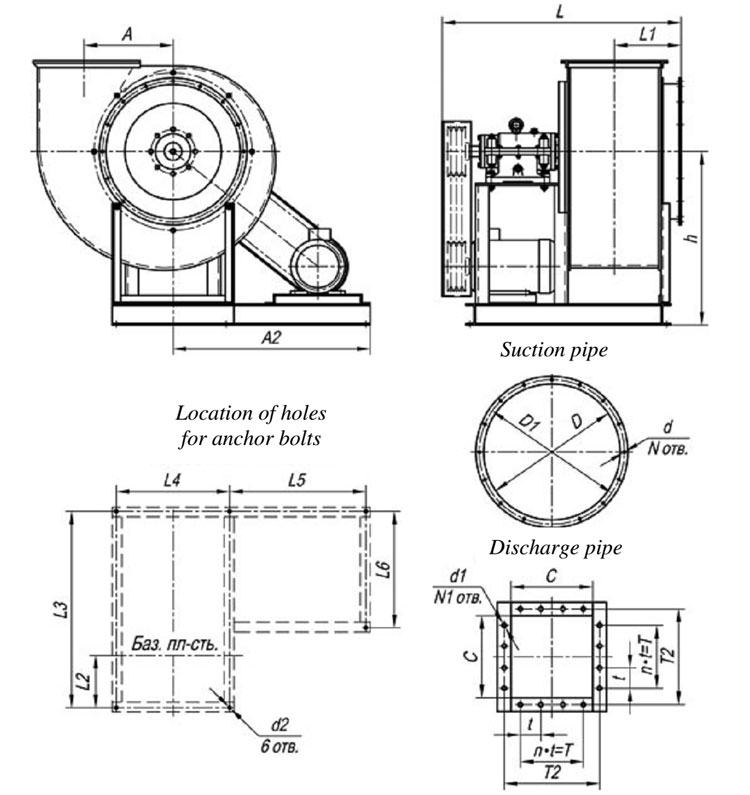

Overall dimensions of fans VR 80-75, option 1

     Fan

No.
 Dimensions, mm
А D D1 d d1 d2 h L L1 L2 L3 L4
2,5 162,5 253 280 7,3 8 10 320 600 140 45 320 256
3,15 205 320 345 7,3 8 10 410 600 163 93 400 250
4 260 405 430 7,3 8 10 510 680 193 110 500 290
5 325 505 530 10 8 10 650 1030 252 93 600 420
6,3 410 635 660 10 8 12 820 1190 314 113 700 520
8 520 820 850 12,5 10 15 905 1470 378 212 1050 606
10 650 1010 1040 12,5 10 15 1212 1440 452 296 1245 990
12,5 812,5 1260 1310 12,5 10 24 1350 1720 542 300 1260 1260
              Fan

No.
 Dimensions, mm  He volute casing in galvanized  N N1 n
С С2 t T T2 C C2 T2 d
2,5 175 230 100 100 205 175 215 195 9 8 8 1
3,15 220 278 100 200 255 220,5 260,5 241 9 8 12 2
4 280 335 100 200 310 280 320 300 9 8 12 2
5 350 405 100 300 380 350 406 383 11 16 16 3
6,3 440 495 100 400 470 441 499 476 11 16 20 4
8 560 635 150 600 600 * * * * 16 16 4
10 700 805 150 750 750 * * * * 16 20 5
12,5 875 980 150 750 930 * * * * 24 24 5

Overall dimensions of fans VR 80-75, option 5

Fan No. A A2 D D1 d d1 d2 h L L1 L2
5 325 635 510 530 9 8 10 650 965 252 200
6,3 410 830 640 660 9 8 12 820 1070 314 246
8 520 1106 820 850 12,5 10 15 950 1305 378 313
10 650 1107 1010 1040 12,5 10 15 1212 1450 452 380
12,5 812,5 1414 1260 1310 12,5 10 24 1410 1790 542 470
Fan No. L3 L4 L5 L6 C t T T2 N N1 n
5 816 390 420 286 355 100 300 380 16 16 3
6,3 910 502 558 350 445 100 400 470 16 20 4
8 1105 588 792 405 565 150 600 600 16 16 4
10 1245 966 604 560 705 150 750 750 20 20 5
12,5 1530 1232 778 560 880 150 750 930 24 24 5

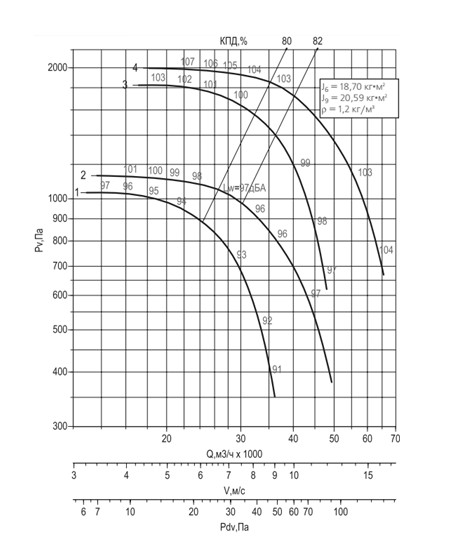

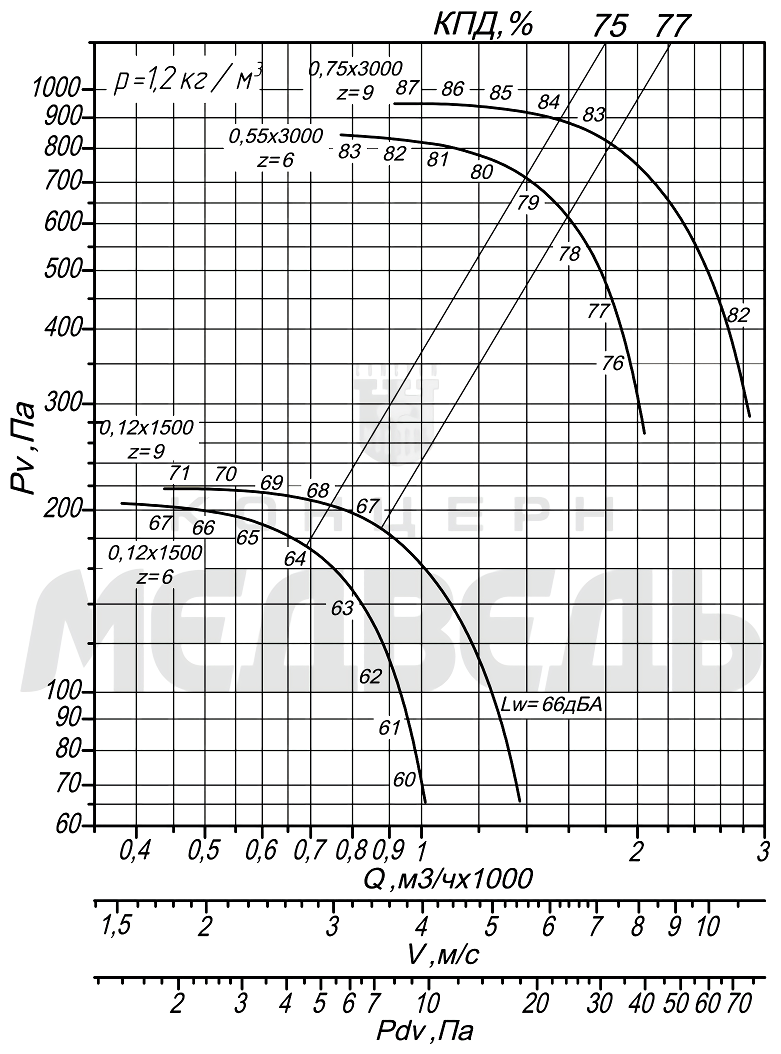

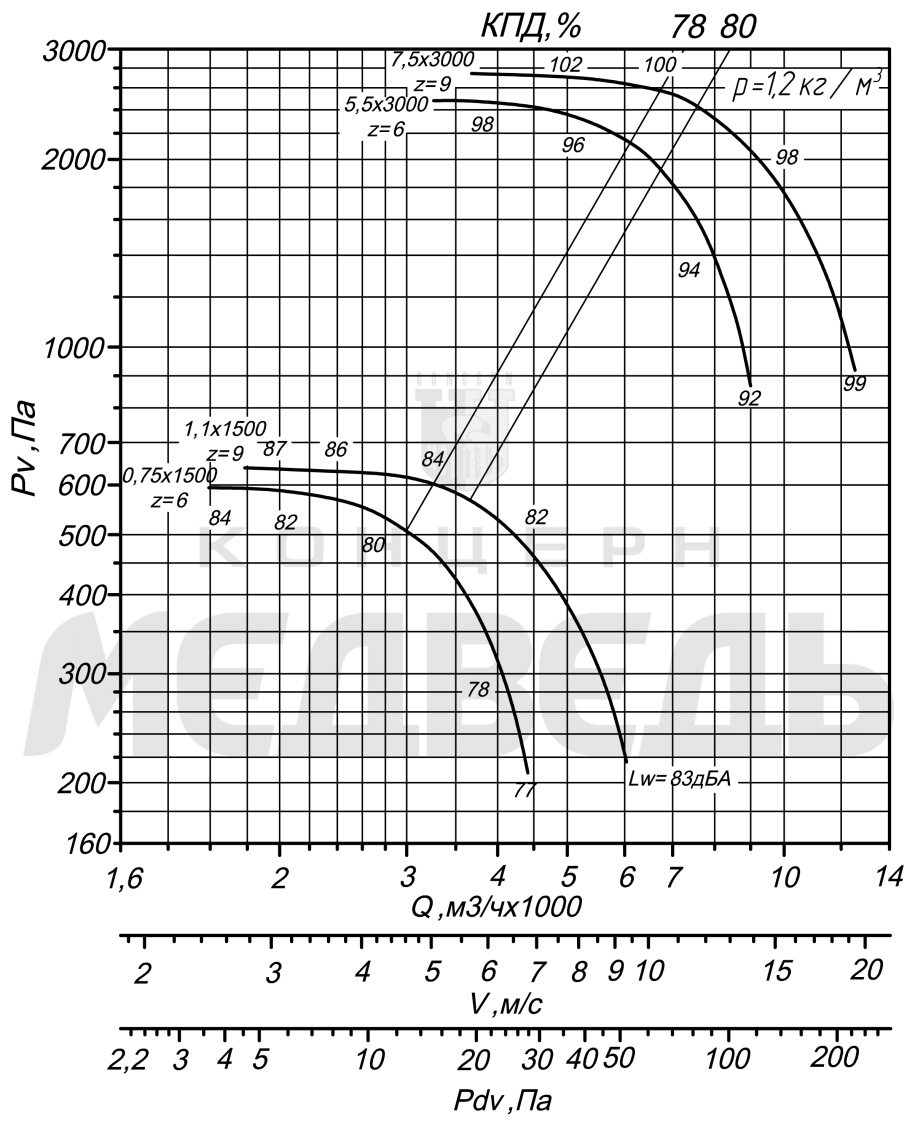

Aerodynamic characteristic of the fan VR 80-75 №2,8 version-1.

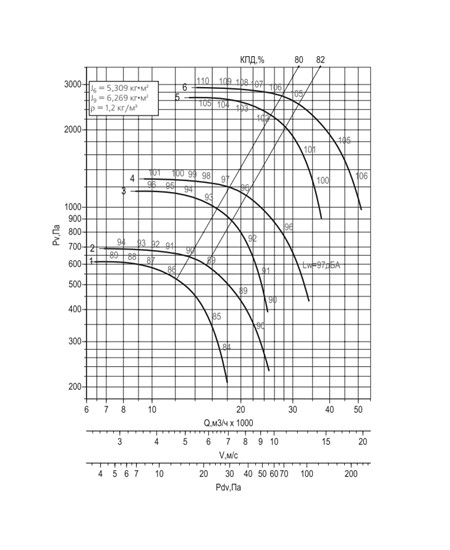

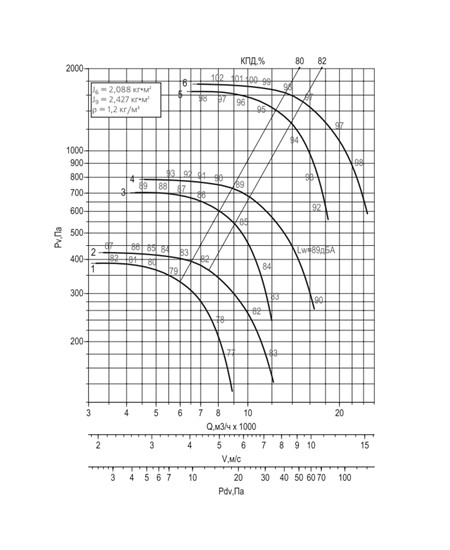

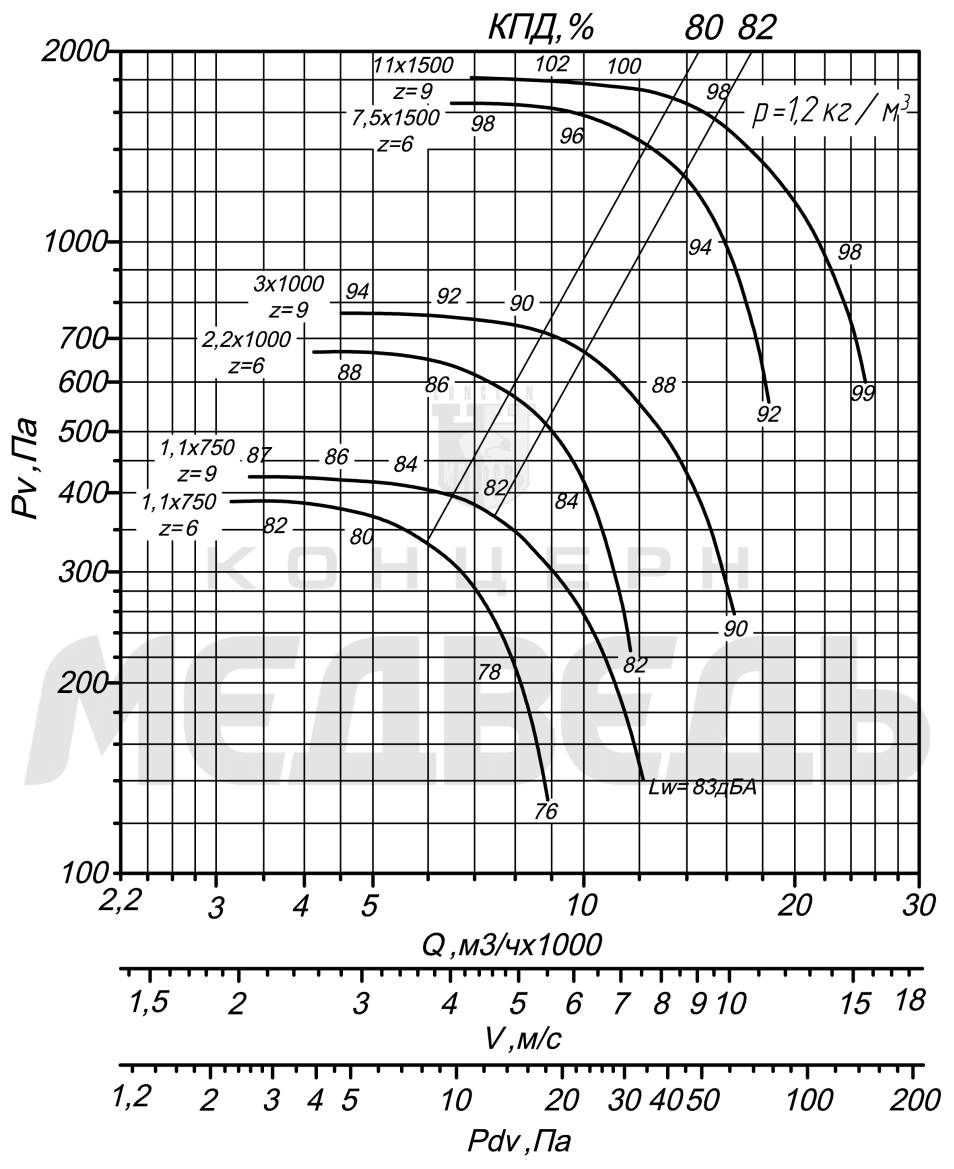

Aerodynamic characteristic of the fan VR 80-75 №3,55 version-1.

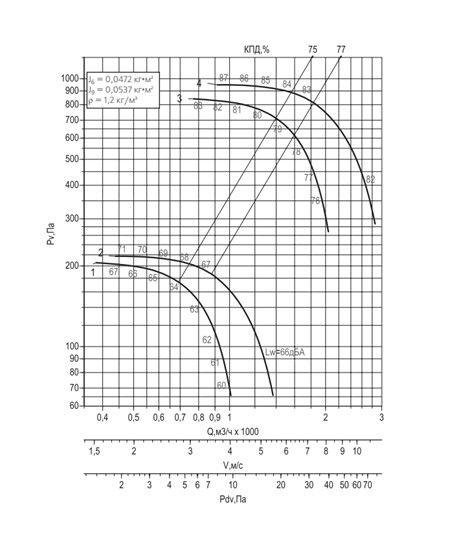

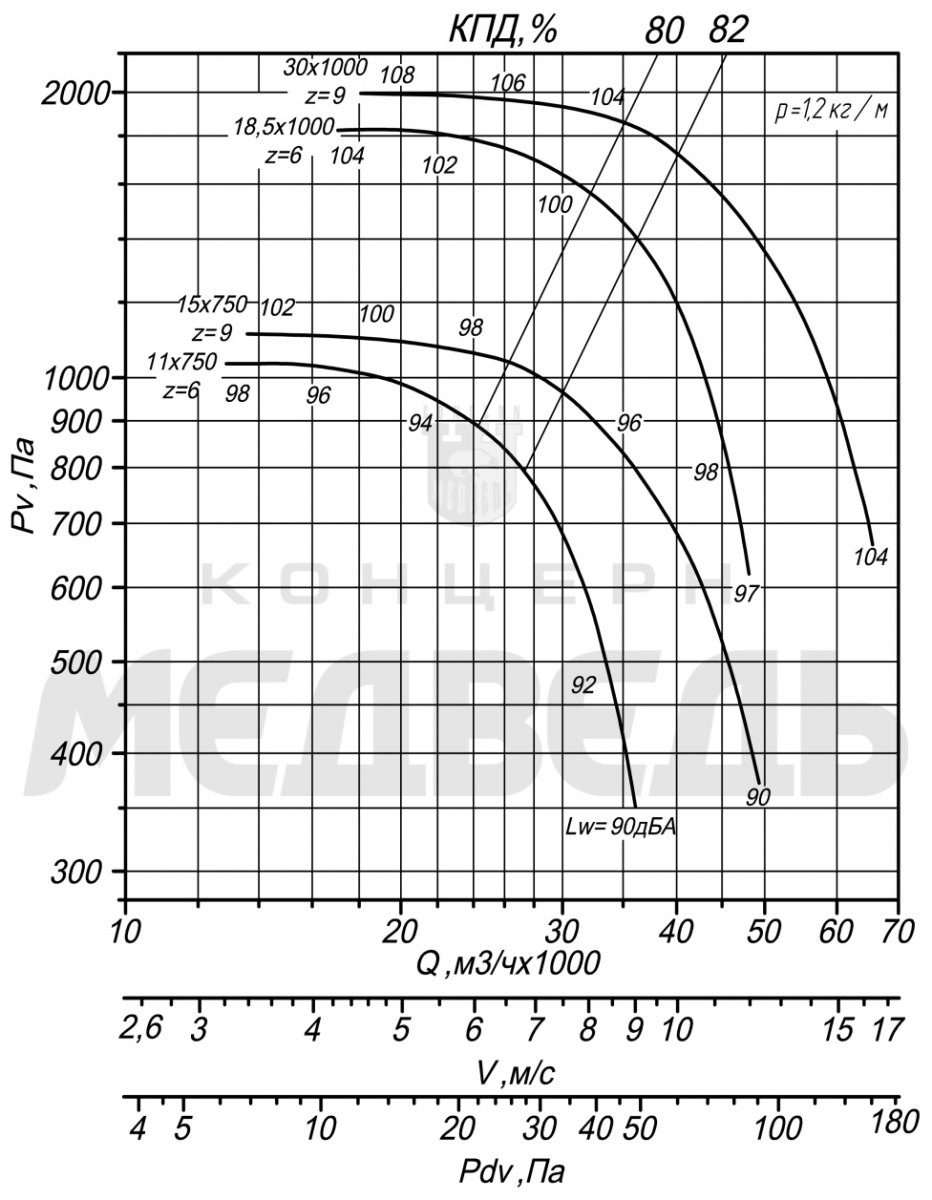

Aerodynamic characteristic of the fan VR 80-75 №4,5 version-1.

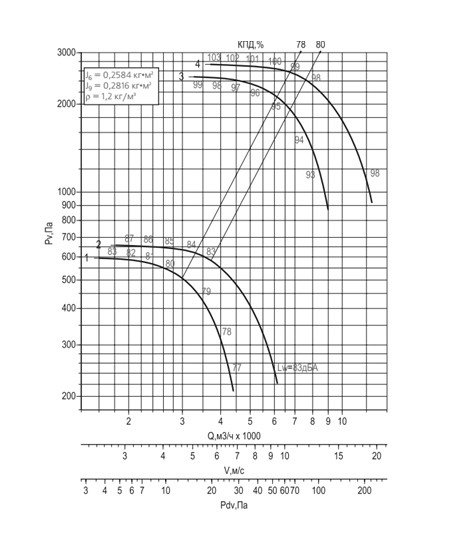

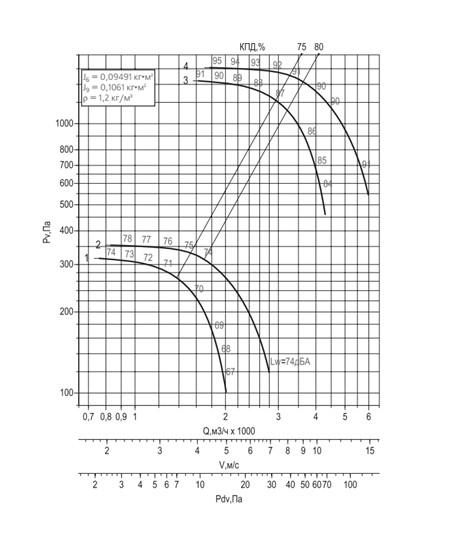

Aerodynamic characteristic of the fan VR 80-75 №5,6 version-1.

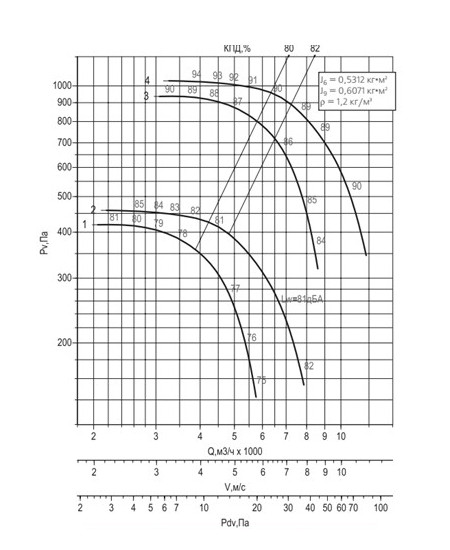

Aerodynamic characteristic of the fan VR 80-75 №7,1 version-1.

Aerodynamic characteristic of the fan VR 80-75 №9 version-1.

Aerodynamic characteristic of the fan VR 80-75 №11,2 version-1.

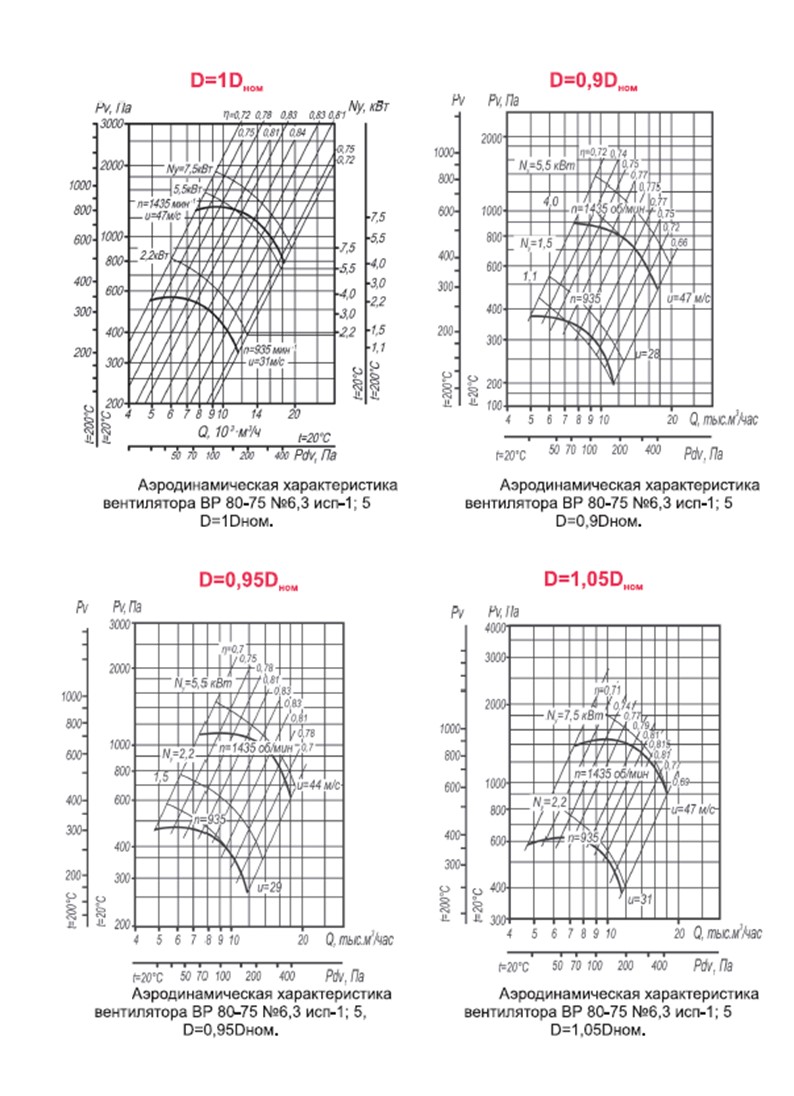

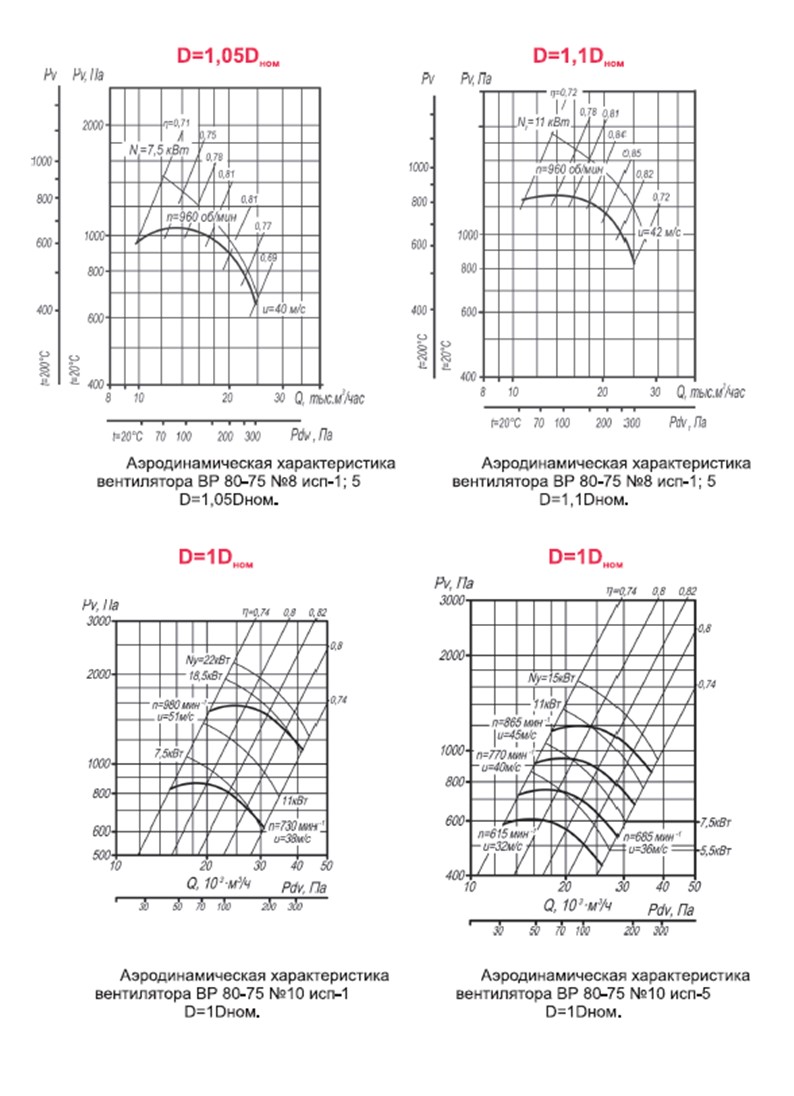

AERODYNAMIC CHARACTERISTICS OF THE FANS VR 80-75 (INTERMEDIATE FAN SIZES)

nk, min-1 Сurve number Ny, kW Number of fan blades
1350 1 0,12 6
1350 2 0,12 6
2730 3 0,55 9
2820 4 0,75 9



Aerodynamic characteristic of the fan VR 80-75 №2,8



nk, min-1 Сurve number Ny, kW Number of fan blades
1350 1 0,18 6
1350 2 0,25 6
2820 3 2,2 9
2820 4 2,2 9



Aerodynamic characteristic of the fan VR 80-75 №3,55



nk, min-1 Сurve number Ny, kW Number of fan blades
1400 1 0,75 6
1420 2 1,1 6
2860 3 5,5 9
2895 4 7,5 9



Aerodynamic characteristic of the fan VR 80-75 №4,5



nk, min-1 Сurve number Ny, kW Number of fan blades
915 1 0,55 6
930 2 0,75 6
1390 3 2,2 9
1395 4 3 9



Aerodynamic characteristic of the fan VR №5,6



nk, min-1 Сurve number Ny, kW Number of fan blades
705 1 1,1 6
705 2 1,1 9
950 3 2,2 6
960 4 3 9
1455 5 7,5 6
1435 6 11 9



Aerodynamic characteristic of the fan VR 80-75 №7,1



nk, min-1 Сurve number Ny, kW Number of fan blades
700 1 3 6
710 2 4 9
960 3 7,5 6
970 4 11 9
1460 5 22 6
1460 6 30 9



Aerodynamic characteristic of the fan VR 80-75 №9



nk, min-1 Сurve number Ny, kW Number of fan blades
730 1 11 6
730 2 15 9
970 3 22 6
970 4 30 9



Aerodynamic characteristic of the fan VR 80-75 №11,2
