Electric motors, general industrial

Order button

Do you have questions? Call:

+7 (4942) 622-023
P, kWt 3000 rpm 1500 rpm 1000 rpm 750 rpm
Electric motor marking Weight, kg Electric motor marking Weight, kg Electric motor marking Weight, kg Electric motor marking Weight, kg
0,06 AIR 50 А4 3,2
0,09 AIR 50 А2 3,1 AIR 50 В4 3,6
0,12 AIR 50 В2 3,4 AIR 56 А4 3,5
0,18 AIR 56 А2 3,6 AIR 56 В4 3,9 AIR 63 А6 6,0 AIR 71 А8 9,3
0,25 AIR 56 В2 3,9 AIR 63 А4 5,6 AIR 63 В6 7,0 AIR 71 В8 8,9
0,37 AIR 63 А2 5,6 AIR 63 В4 6,7 AIR 71 А6 8,1 AIR 80 А8 13,5
0,55 AIR 63 В2 6,7 AIR 71 А4 8,3 AIR 71 В6 9,7 AIR 80 В8 15,7
0,75 AIR 71 А2 8,6 AIR 71 В4 9,4 AIR 80 А6 12,5 AIR 90 LA8 19,5
1,10 AIR 71 В2 9,3 AIR 80 А4 12,8 AIR 80 В6 16,2 AIR 90 LВ8 22,3
1,50 AIR 80 А2 13,3 AIR 80 В4 14,7 AIR 90 L6 20,6 AIR 100 L8 28,0
2,20 AIR 80 В2 15,9 AIR 90 L4 19,7 AIR 100 L6 25,1 AIR 112 МА8 50,0
3,00 AIR 90 L2 20,6 AIR 100 S4 25,8 AIR 112 МА6 50,5 AIR 112 МВ8 54,5
4,00 AIR 100 S2 23,6 AIR 100 L4 26,1 AIR 112 МВ6 55,0 AIR 132 S8 62,0
5,50 AIR 100 L2 32,0 AIR 112 М4 56,5 AIR 132 S6 62,0 AIR 132 М8 72,5
7,50 AIR 112 М2 56,5 AIR 132 S4 63,0 AIR 132 M6 73,0 AIR 160 S8 120,0
11,00 AIR 132 М2 68,5 AIR 132 М4 74,5 AIR 160 S6 122,0 AIR 160 М8 145,0
15,00 AIR 160 S2 122,0 AIR 160 S4 127,0 AIR 160 М6 150,0 AIR 180 М8 180,0
18,50 AIR 160 М2 133,0 AIR 160 М4 140,0 AIR 180 М6 180,0 AIR 200 М8 210,0
22,00 AIR 180 S2 160,0 AIR 180 S4 170,0 AIR 200 М6 195,0 AIR 200 L8 225,0
30,00 AIR 180 М2 180,0 AIR 180 М4 190,0 AIR 200 L6 240,0 AIR 225 М8 316,0
37,00 AIR 200 М2 230,0 AIR 200 М4 230,0 AIR 225 М6 308,0 AIR 250 S8 430
45,00 AIR 200 L2 255,0 AIR 200 L4 260,0 AIR 250 S6 450 AIR 250 М8 560
55,00 AIR 225 М2 320,0 AIR 225 М4 325,0 AIR 250 М6 455 AIR 280 S8 555
75,00 AIR 250 S2 450 AIR 250 S4 450 AIR 280 S6 650 AIR 280 М8 670
90,00 AIR 250 М2 490 AIR 250 М4 495 AIR 280 М6 670 AIR 315 S8 965
110,00 AIR 280 S2 590 AIR 280 S4 520 AIR 315 S6 960 AIR 315 М8 1025
132,00 AIR 280 М2 620 AIR 280 М4 700 AIR 315 М6 1110 AIR 355 S8 1570
160,00 AIR 315 S2 970 AIR 315 S4 1110 AIR 355 S6 1560 AIR 355 M8 1700
200,00 AIR 315 М2 1110 AIR 315 М4 1150 AIR 355 M6 1780 AIR 355 MB8 1850
250,00 AIR 355 S2 1700 AIR 355 S4 1860 AIR 355 MB6 1940
315,00 AIR 355 М2 1820 AIR 355 М4 1920

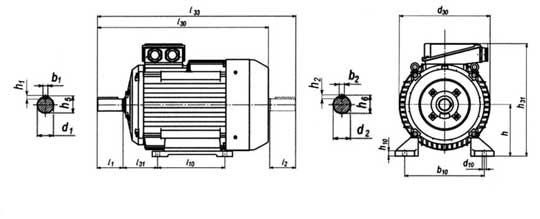

Scheme of the electric motor. Execution of a paw (IM 1081)

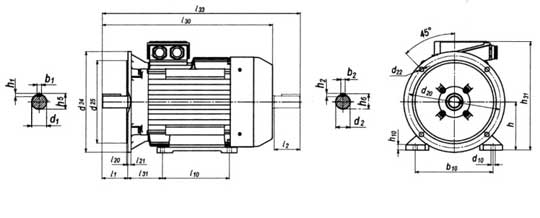

Scheme of the electric motor. Flange version (IM 3081) and Combi (IM 2081)



Electric motor marking Number of poles l30 l33 h31 d30 l1 l2 l10 l31 b1 b2 b10 h h5 h6 h10 d1 d2 d10 h1 h2 d20
2081/
3081		 d20
2181/
3681		 d22
2081/
3081		 d22
2181/
3681		 d24
2081/
3081		 d24
2181/
3681		 d25
2081/
3081		 d25
2181/
3681		 l20
2081/
3081		 l20
2181/
3681		 l21
L LC HD AC E EA B C F FA A H GA GC HA D DA K GD GF M M S S P P N N T T LA
AIR 50 2, 4 178 130 107 20 63 32 3 80 50 10,2 6 9 5,8 3 100 7 120 80 3 8
AIR 56 2,4 218 234 148 127 23 23 71 36 4 4 90 56 12,5 12,5 7 11 11 5,8 4 4 115 85 10 М6 140 99 95 70 3 2,5 10
65 М5 80 50 2,5
AIR 63 2,4 237 263 161 142 30 30 80 40 5 5 100 63 16 16 8 14 14 7 5 5 130 100 10 М6 160 110 110 80 3,5 3 10
75 М5 90 60 2,5
AIR 71 2,4,6 273 317 188 160 40 40 90 45 6 6 112 71 21,5 21,5 8 19 19 7 6 6 165 115 12 М8 200 140 130 95 3,5 3 10
85 М6 105 70 2,5
AIR 80 А 2, 4, 6, 8 297 350 205 180 50 50 100 50 6 6 125 80 24,5 24,5 9 22 22 10(12) 6 6 165 100 12 М6 200 120 130 80 3,5 3 10
AIR 80 В 2, 4, 6, 8 321 374 205 180 50 50 100 50 6 6 125 80 24,5 24,5 9 22 22 10(12) 6 6 165 100 12 М6 200 120 130 80 3,5 3 10
AIR 90 L 2, 4, 6, 8 337 390 230 200 50 50 125 56 8 8 140 90 27 27 10 24 24 10(12) 7 7 215 130 15 М8 250 160 180 110 4 3,5 12
115 М8 140 95 3
AIR 100 S 2, 4 347 410 240 200 60 60 112 63 8 8 160 100 31 31 12 28 28 12(16) 7 7 215 130 15 М8 250 160 180 110 4 3,5 14
AIR 100 L 2, 4, 6, 8 367 430 240 200 60 60 140 63 8 8 160 100 31 31 12 28 28 12(16) 7 7 215 130 15 М8 250 160 180 110 4 3,5 14
AIR 112 2, 4, 6, 8 480 563 280 246 80 80 140 70 10 10 190 112 35 35 14 32 32 12 8 8 265 15 300 230 5 12
AIR 132 S 4, 6, 8 460 546 325 288 80 80 140 89 10 10 216 132 41 41 16 38 38 12 8 8 300 19 350 250 5 19
AIR 132 М 2, 4, 6, 8 498 584 325 288 80 80 178 89 10 10 216 132 41 41 16 38 38 12 8 8 300 19 350 250 5 19
AIR 160 S 2 670 785 402 334 110 110 178 108 12 12 254 160 45 45 20 42 42 15 8 8 300 19 350 250 5 13
4, 6, 8 670 785 402 334 110 110 178 108 14 12 254 160 51,5 45 20 48 42 15 9 8 300 19 350 250 5 13
AIR 160 М 2 700 815 402 334 110 110 210 108 12 12 254 160 45 45 20 42 42 15 8 8 300 19 350 250 5 13
4, 6, 8 700 815 402 334 110 110 210 108 14 12 254 160 51,5 45 20 48 42 15 9 8 300 19 350 250 5 13
AIR 180 S 2 630 744 440 375 110 110 203 121 14 14 279 180 51,5 51,5 20 48 48 15 9 9 350 19 400 300 5 15
4 630 744 440 375 110 110 203 121 16 14 279 180 59 51,5 20 55 48 15 10 9 350 19 400 300 5 15
AIR 180 М 2 680 794 440 375 110 110 241 121 14 14 279 180 51,5 51,5 20 48 48 15 9 9 350 19 400 300 5 15
4, 6, 8 680 794 440 375 110 110 241 121 16 14 279 180 59 51,5 20 55 48 15 10 9 350 19 400 300 5 15
AIR 200 М 2 735 850 495 410 110 110 267 133 16 16 318 200 59 59 25 55 55 19 10 10 400 19 450 350 5 17
4, 6, 8 765 880 495 410 140 110 267 133 18 16 318 200 64 59 25 60 55 19 11 10 400 19 450 350 5 17
AIR 200L 2 781 895 495 410 110 110 305 133 16 16 318 200 59 59 25 55 55 19 10 10 400 19 450 350 5 17
4, 6, 8 811 925 495 410 140 110 305 133 18 16 318 200 64 59 25 60 55 19 11 10 400 19 450 350 5 17
AIR 225 М 2 835 952 540 460 110 110 311 149 16 16 356 225 59 59 30 55 55 19 10 10 500 19 550 450 5 22
4, 6, 8 865 1012 540 460 140 140 311 149 18 18 356 225 69 64 30 65 60 19 11 11 500 19 550 450 5 22
AIR 250 S 2 935 1085 630 545 140 140 311 168 18 18 406 250 69 69 30 65 65 24 11 11 500 19 550 450 5 18
4, 6, 8 935 1085 630 545 140 140 311 168 20 20 406 250 79,5 74,5 30 75 70 24 12 12 500 19 550 450 5 18
AIR 250 М 2 965 1115 630 545 140 140 349 168 18 18 406 250 69 69 30 65 65 24 11 11 500 19 550 450 5 18
4, 6 965 1115 630 545 140 140 349 168 20 20 406 250 79,5 74,5 30 75 70 24 12 12 500 19 550 450 5 18
8 935 1085 630 545 140 140 349 168 20 20 406 250 79,5 74,5 30 75 70 24 12 12 500 19 550 450 5 18
AIR 280 S 2 1080 1230 660 620 140 140 368 190 20 18 457 280 74,5 69 30 70 65 24 12 11 600 24 660 550 6 22
4, 6, 8 1110 1260 660 620 170 140 368 190 22 18 457 280 85 69 30 80 65 24 14 11 600 24 660 550 6 22
AIR 280 М 2 1080 1230 660 620 140 140 419 190 20 18 457 280 74,5 69 30 70 65 24 12 11 600 24 660 550 6 22
4, 6, 8 1110 1260 660 620 170 140 419 190 22 18 457 280 85 69 30 80 65 24 14 11 600 24 660 550 6 22
AIR 315 S 2 1160 1310 765 680 140 140 406 216 20 18 508 315 79,5 69 40 75 65 28 12 11 600 24 660 550 6 22
4 1290 1440 765 680 170 140 406 216 25 18 508 315 95 69 40 90 65 28 14 11 600 24 660 550 6 22
6, 8 1190 1340 765 680 170 140 406 216 25 18 508 315 95 69 40 90 65 28 14 11 600 24 660 550 6 22
AIR 315 М 2 1260 1410 765 680 140 140 457 216 20 18 508 315 79,5 69 40 75 65 28 12 11 600 24 660 550 6 22
4 1290 1440 765 680 170 140 457 216 25 18 508 315 95 69 40 90 65 28 14 11 600 24 660 550 6 22
6, 8 1190 1340 765 680 170 140 457 216 25 18 508 315 95 69 40 90 65 28 14 11 600 24 660 550 6 22
AIR 355 S 2 1556 1010 735 170 500 254 22 610 355 90 52 85 28 14 740 24 800 680 6 25
4, 6, 8 1570 1010 735 210 500 254 28 610 355 106 52 100 28 16 740 24 800 680 6 25
AIR 355 М 2 1556 1010 735 170 560 254 22 610 355 90 52 85 28 14 740 24 800 680 6 25
4, 6, 8 1570 1010 735 210 560 254 28 610 355 106 52 100 28 16 740 24 800 680 6 25
