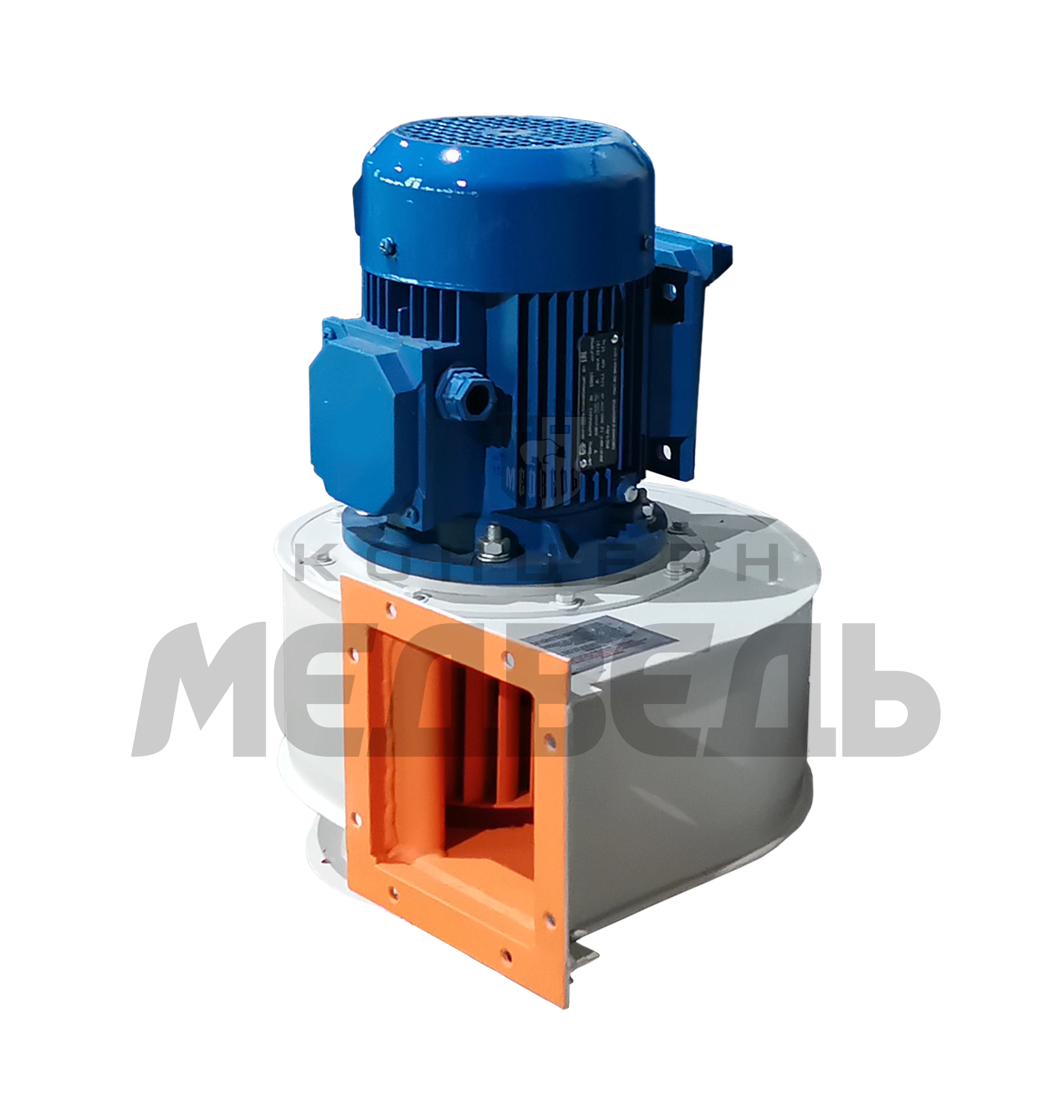

Вентиляторы радиальные низкого давления ВР 80?75 «наездники»

Для точного подбора данного вида оборудования предлагаем Вам заполнить опросный лист и отправить его в заказе нашим специалистам

Скачать опросный лист
Заказать

Остались вопросы? Звоните:

+7 (4942) 622-023
Общие сведения

Вентилятор радиальный ВР 80-75 «наездник» – один из самых распространенных типов вентиляционного оборудования. Широко применяется в системах вентиляции помещений разных видов и назначения (общественного, жилого, производственного и т.д.). Устройство такого типа может быть смонтировано непосредственно в воздуховоде либо на кровле здания.
Радиальные вентиляторы «наездники» ВР эффективно эксплуатируются при температуре внешней среды в диапазоне от -40 до +40 градусов в регионах с умеренным и тропическим климатом. Категория размещения по ГОСТу – 2-я, при создании условий для защиты электродвигателя ВР от прямых солнечных и атмосферных воздействий в умеренном климате возможна категория 1. Также могут использоваться в сейсмоопасной зоне.

Назначение

Стандартные вентиляторы «наездники» ВР 80-75 общего назначения рассчитаны на использование в помещениях с запыленностью воздуха до 100 мг/ куб.м, с его температурой в пределах 80 градусов, при полном отсутствии в его составе липких частиц либо волокон. Взрывозащищенные ВР «наездники» способны перемещать взрывоопасные газовоздушные смеси с категорией IIA и IIB, вызывающие коррозию металлов, из которых изготовлен ВР, со скоростью не более чем 0.1 мм/ год. Содержание в этих смесях пыли допускается не более 0.01 г/ куб.м, опять же, при полном отсутствии в них липких частиц либо волокон. ВР низкого давления «наездники» также имеют ограничение по эксплуатации с технологическими установками, где требуется перемещение в помещении воздушных смесей со взрывоопасными компонентами, нагреваемых установкой выше температуры их самовозгорания (либо находящихся под слишком высоким давлением). Радиальные вентиляторы «наездники» ВР 80-75 работают по принципу одностороннего всасывания, их аналогами среди центробежных вентиляторов являются ВЦ 4-75 «наездники», ВЦ 4-70 «наездники». ВР «наездники» общего назначения изготавливаются из углеродистой или нержавеющей стали. ВР«наездники» во взрывозащищенном исполнении производятся из разнородных металлов, имеют взрывозащищенный двигатель и латунные накладки на рабочем колесе. В конструкции радиальных вентиляторов «наездников» предусмотрено 12 или 13 (в зависимости от модели) лопаток рабочего колеса, которые могут иметь правое или левое вращение.

Условия эксплуатации

Вентиляторы низкого давления ВР 80-75 «наездники» подлежат эксплуатации в условиях:

  • умеренного климата – У при t = — 45…+45С;
  • умеренного и холодного климата – УХЛ при t = — 60…+40С;
  • тропического климата – Т при t = — 10…+50С.

Категория размещения согласно ГОСТ 15150 – 2 (под навесом) и 3 (в закрытых помещениях). При условии защиты вентилятора от атмосферных осадков и прямого солнечного излучении допускается размещение по 1 категории (на открытом воздухе).

Вентиляторы «наездники» должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.

Гарантия на вентилятор «наездник» составляет 2 года, на электродвигатель – 1 год.

Таб. 1. Технические характеристики вентиляторов радиальных ВР 80?75 №2,5-5.

№ вент. Электродвигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Виброизоляторы Масса венти-
лятора, не более, кг		 Объем венти-
лятора, V, м3
Марка ? рабо-
чего колеса		 Мощ-
ность, кВт		 Производи-
тельность, 103· м3/час		 Полное дав-
ление, Па		 ДО Кол-во ВР Кол-во
2,5
исп-1		 АИР 56 А4 1?Dном 0,12 1 450 0,45-0,85 170-110 ДО?38 4 ВР?201 4 20,7 0,14
АИР 63 А4 0,25 1 450 0,4-0,9 177-128 ДО?38 4 ВР?201 4 27
АИР 63 В4 0,55 2 850 0,85-1,75 720-450 ДО?38 4 ВР?201 4 22,2
АИР 56 А4 0,9?Dном 0,12 1 450 0,4-0,8 120-40 ДО?38 4 ВР?201 4 20,7
АИР 63 А4 0,25 1 450 0,4-0,9 177-128 ДО?38 4 ВР?201 4 27
АИР 63 А2 0,37 2 850 0,85-1,65 490-300 ДО?38 4 ВР?201 4 31,58
АИР 63 В4 0,55 2 850 0,85-1,65 490-300 ДО?38 4 ВР?201 4 22,2
АИР 56 А4 0,95?Dном 0,12 1 450 0,44-0,85 150-95 ДО?38 4 ВР?201 4 20,7
АИР 63 А4 0,25 1 500 0,4-0,9 177-128 ДО?38 4 ВР?201 4 27
АИР 63 В4 0,55 2 850 0,9-1,75 620-380 ДО?38 4 ВР?201 4 22,2
АИР 56 А4 1,05?Dном 0,12 1 450 0,45-0,85 190-130 ДО?38 4 ВР?201 4 20,7
АИР 63 А4 0,25 1 450 0,4-0,9 177-128 ДО?38 4 ВР?201 4 27
АИР 71 А2 0,75 2 850 0,85-1,7 800-540 ДО?38 4 ВР?201 4 34,5
АИР 56 А4 1,1?Dном 0,12 1 450 0,47-0,85 230-170 ДО?38 4 ВР?201 4 20,7
АИР 63 В4 0,25 1 500 0,4-0,9 177-128 ДО?38 4 ВР?201 4 27
АИР 71 А2 0,75 2 850 0,9-1,75 960-740 ДО?38 4 ВР?201 4 34,5
3,15
исп-1		 АИР 63 А4 1?Dном 0,25 1 450 0,85-1,84 280-170 ДО?38 4 ВР?201 4 30,8 0,2
5 А80 МА2 1,5 2 850 1,8-4,0 1200-680 ДО?38 4 ВР?201 4 38,9
АИР 56 А4 0,9?Dном 0,12 1 450 0,76-1,15 185-175 ДО?38 4 ВР?201 4 30
АИР 56 В4 0,18 1 450 0,76-1,82 185-110 ДО?38 4 ВР?201 4 30
АИР 63 А4 0,25 1 450 0,85-1,84 185-110 ДО?38 4 ВР?201 4 30,8
АИР 71 В2 1,1 2 850 1,65-3,80 830-480 ДО?38 4 ВР?201 4 37
АИР 56 В4 0,95?Dном 0,18 1 450 0,76-1,82 185-110 ДО?38 4 ВР?201 4 30
АИР 63 А4 0,25 1 450 0,85-1,84 185-110 ДО?38 4 ВР?201 4 30,8
5 А80 МА2 1,5 2 850 1,9-3,85 1080-640 ДО?38 4 ВР?201 4 38,9
АИР 63 А4 1,05?Dном 0,25 1 450 0,95-1,94 320-190 ДО?38 4 ВР?201 4 30,8
5 А80 МА2 2,2 2 850 1,7-4,0 1350-880 ДО?38 4 ВР?201 4 40,1
АИР 63 В4 1,1?Dном 0,37 1 450 0,9-1,95 370-230 ДО?38 4 ВР?201 4 29,9
5 А80 МА2 2,2 2 850 1,7-4,1 1650-1070 ДО?38 4 ВР?201 4 40,1
4
исп-1		 АИР 63 В6 1?Dном 0,25 980 1,4-2,7 210-120 ДО?38 4 ВР?201 4 46,2 0,4
АИР 71 В4 0,75 1 450 2,2-4,1 500-300 ДО?38 4 ВР?201 4 51,5
АИР 100 S2 4 2 850 3,8-7,5 2060-1275 ДО?38 4 ВР?201 4 72
АИР 100 L2 5,5 2 850 4,3-8,3 2200-1250 ДО?38 4 ВР?201 4 72,2
АИР 63 А6 0,9?Dном 0,18 980 1,4-2,6 140-75 ДО?38 4 ВР?201 4 46,2
АИР 71 A6 0,37 980 1,3-2,7 140-65 ДО?38 4 ВР?201 4 51,6
АИР 71 A4 0,55 1 450 1,95-4,0 340-190 ДО?38 4 ВР?201 4 52,2
АИР 63 А6 0,95?Dном 0,18 980 1,4-2,6 175-100 ДО?38 4 ВР?201 4 46,3
АИР 71 А6 0,37 980 1,3-2,7 175-100 ДО?38 4 ВР?201 4 51,6
АИР 71 A4 0,55 1 450 2,3-4,0 430-250 ДО?38 4 ВР?201 4 52,2
АИР 71 В4 0,75 1 450 2,3-4,0 430-250 ДО?38 4 ВР?201 4 51,5
АИР 63 В6 1,05?Dном 0,25 980 1,3-2,75 230-140 ДО?38 4 ВР?201 4 46,2
АИР 71 А6 0,37 980 1,3-2,7 230-140 ДО?38 4 ВР?201 4 51,6
АИР 71 В4 0,75 1 450 2,0-4,2 560-330 ДО?38 4 ВР?201 4 51,5
АИР 80 A4 1,1 1 450 2,0-4,2 560-330 ДО?38 4 ВР?201 4 54,8
АИР 112 М2 7,5 2 850 4,2-8,6 2350-1500 ДО?38 4 ВР?201 4 89,8
АИР 71 А6 1,1?Dном 0,37 980 1,3-2,7 270-180 ДО?38 4 ВР?201 4 51,6
АИР 80 А4 1,1 1 450 2,1-4,2 670-440 ДО?38 4 ВР?201 4 54,5
АИР 112 М4 7,5 2 850 4,2-8,8 2850-1800 ДО?39 4 ВР?201 4 89,8
5
исп-1		 АИР 71 В6 1?Dном 0,55 980 2,75-4,1 340-315 ДО?39 5 ВР?202 4 92 0,9
АИР 80 А6 0,75 980 2,75-5,6 340-215 ДО?39 5 ВР?202 4 95
АИР 90 L4 2,2 1 450 3,5-9,0 810-500 ДО?39 5 ВР?202 4 101
АИР 71 В6 0,9?Dном 0,55 980 2,4-5,3 460-315 ДО?39 5 ВР?202 4 92
АИР 80 В4 1,1 980 3,0-5,7 230-140 ДО?39 5 ВР?202 4 97
АИР 80 В6 1,5 1 450 3,6-8,2 550-340 ДО?39 5 ВР?202 4 96
АИР 71 В6 0,95?Dном 0,55 980 2,8-5,6 280-170 ДО?39 5 ВР?202 4 92
АИР 80 В4 1,5 1 450 4,5-5,3 700-680 ДО?39 5 ВР?202 4 96
АИР 90 L4 2,2 1 450 4,5-8,7 700-400 ДО?39 5 ВР?202 4 101
АИР 80 А6 1,05?Dном 0,75 980 2,75-5,6 370-270 ДО?39 5 ВР?202 4 95
АИР 100 S4 3 1 450 4,2-8,5 880-620 ДО?39 5 ВР?202 4 107
АИР 80 В6 1,1?Dном 1,1 980 3,0-5,7 460-315 ДО?39 5 ВР?202 4 97
АИР 100 S4 3 1 450 4,6-8,8 1100-730 ДО?39 5 ВР?202 4 107

Таб. 1. Габаритные размеры вентиляторов ВР 80-75 исп-1 № 2,5 — 5.

№ вент. Размеры, мм
Пр135°, Л135° Пр270°, Л270° Пр315°, Л315°
B b H B b H B b H
2,5 532 208 240 407 224 193 532 208 177
3,15 664 262 301 507 282 243 664 262 223
4 824 330 380 633 355 305 824 330 280
5 1 035 417 479 795 448 386 1 035 417 355
Пр0°, Л0° Пр45°, Л45° Пр90°, Л90°
B b H B b H B b H
2,5 469 193 183 417 177 324 407 224 275
3,15 585 242 225 524 223 402 507 282 343
4 733 305 277 661 280 494 633 355 421
5 915 386 347 534 554 618 795 448 527

Таб. 2. Габаритные и присоединительные размеры вентиляторов ВР 80-75 исп-1 №2,5 — 5.

№ вентилятора Размеры, мм
А D D1 d d1 d2 h L L1 L2 L3 L4
2,5 162,5 253 280 7,3 8 10 320 600 140 45 320 256
3,15 205 320 345 7,3 8 10 410 600 163 93 400 250
4 260 405 430 7,3 8 10 510 680 193 110 500 290
5 325 505 530 10 8 10 650 1 030 252 93 600 420
№ вентилятора Размеры, мм Спиральный корпус-оцинкованный N N1 n
С С2 t T T2 C C2 T2 d
2,5 175 230 100 100 205 175 215 195 9 8 8 1
3,15 220 278 100 200 255 220,5 260,5 241 9 8 12 2
4 280 335 100 200 310 280 320 300 9 8 12 2
5 350 405 100 300 380 350 406 383 11 16 16 3

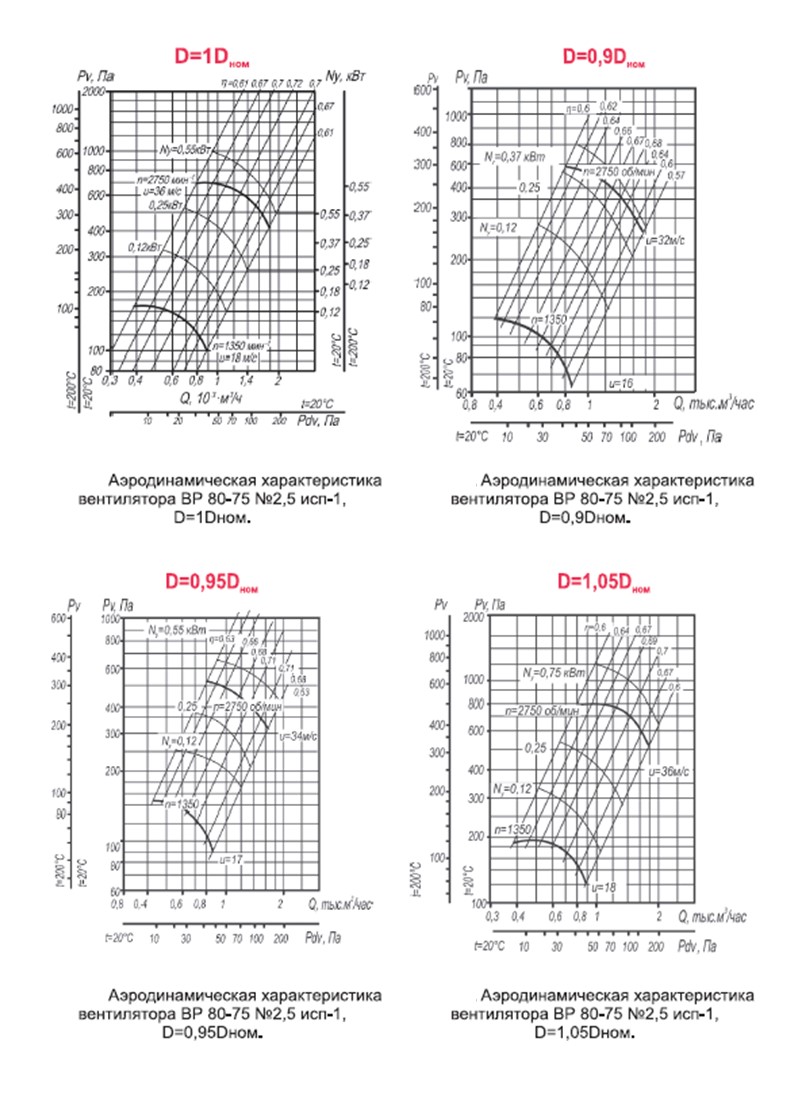

ВР 80-75 №2,5 исп-1.

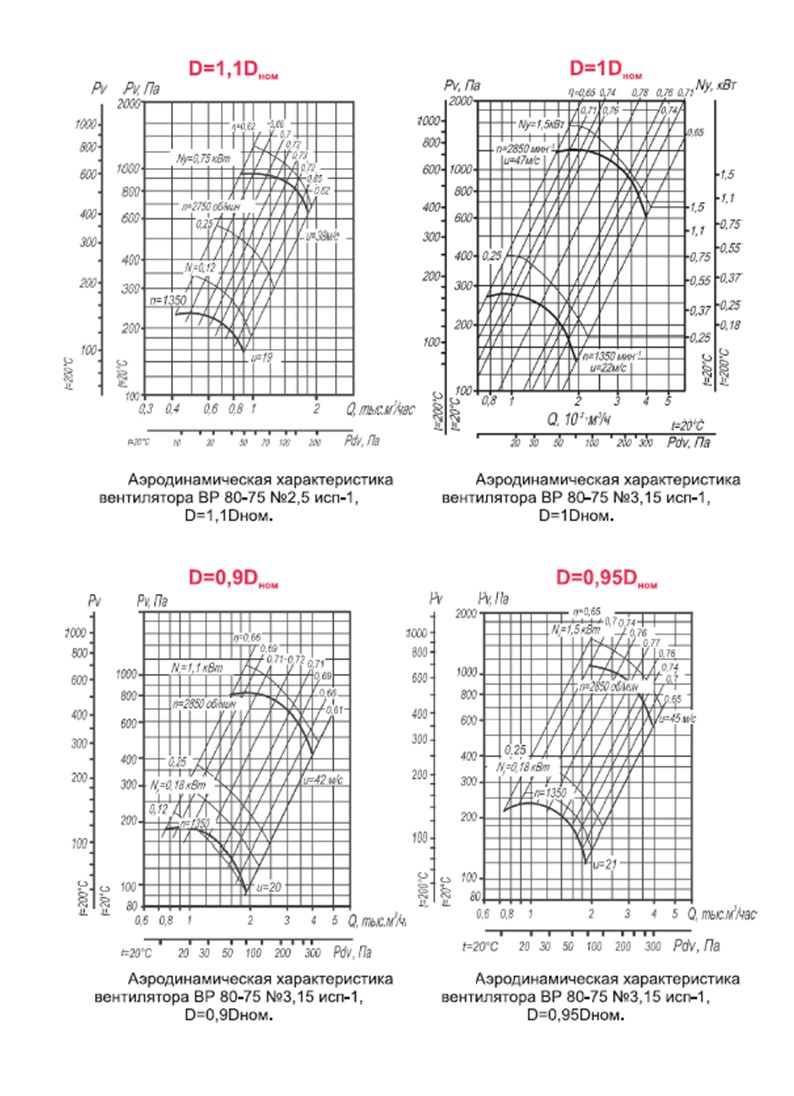

ВР 80-75 №2,5 исп-1 и №3,15 исп-1.

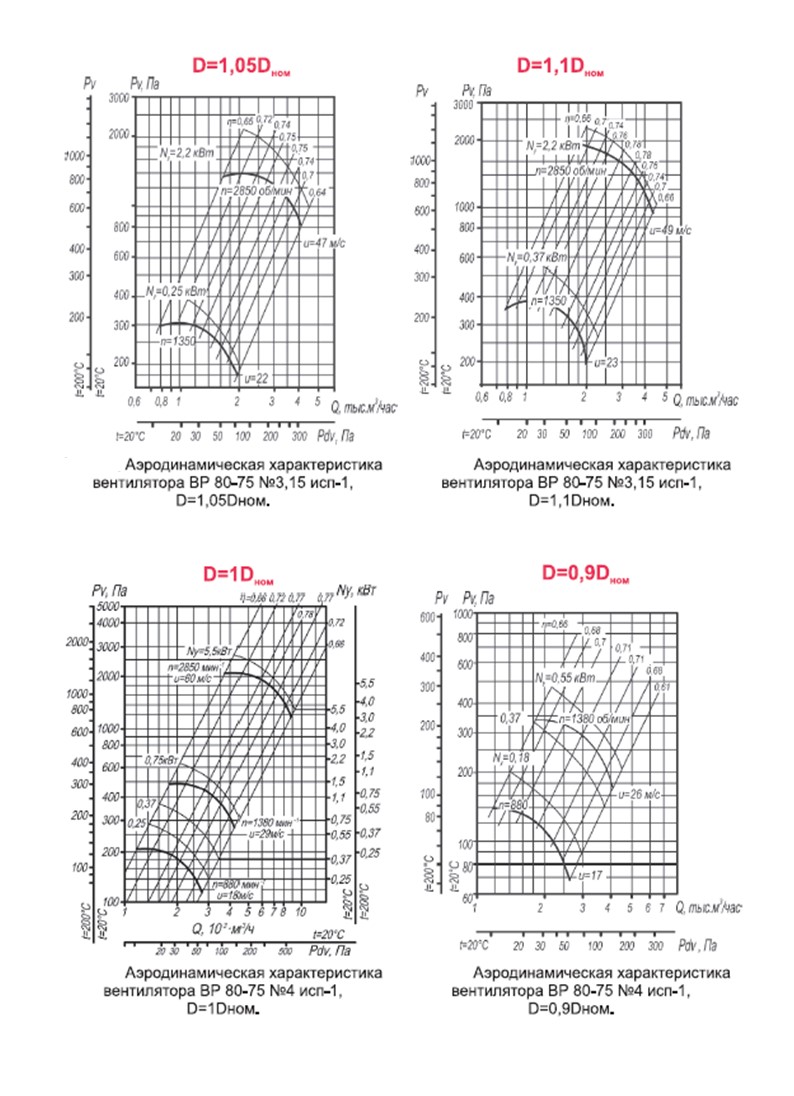

ВР 80-75 №3,15 исп-1 и №4 исп-1.

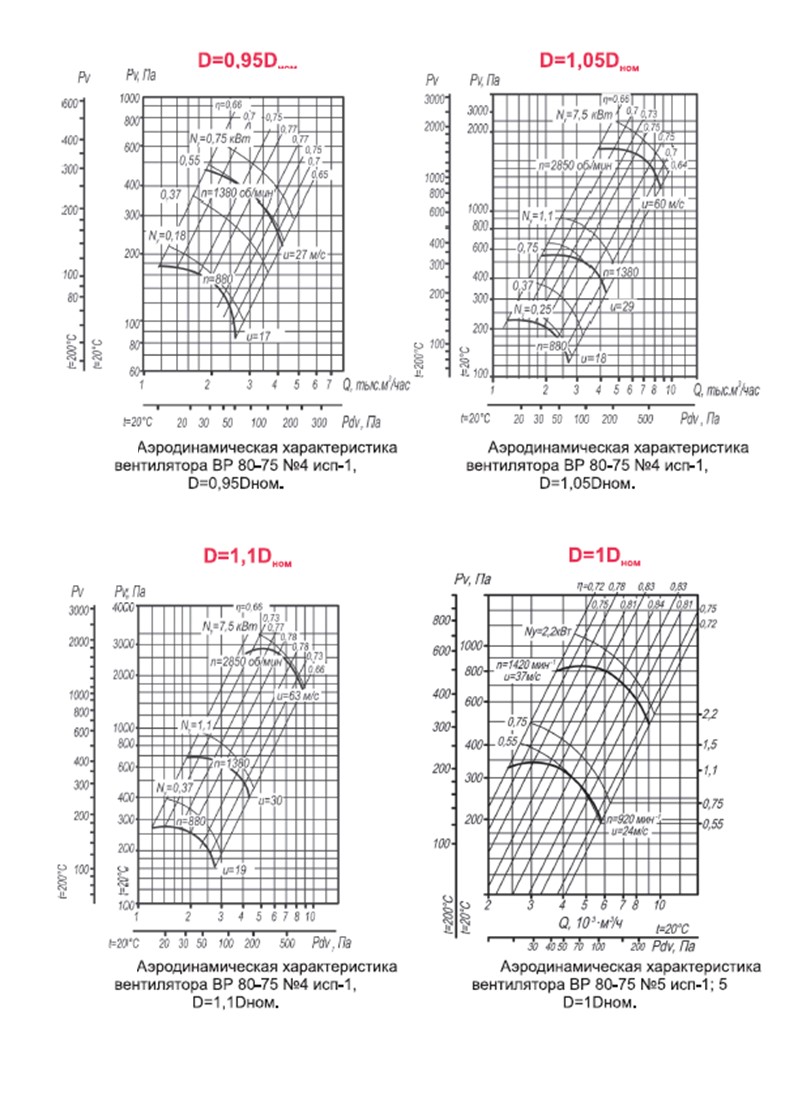

ВР 80-75 №4 исп-1 и №5 исп-1.

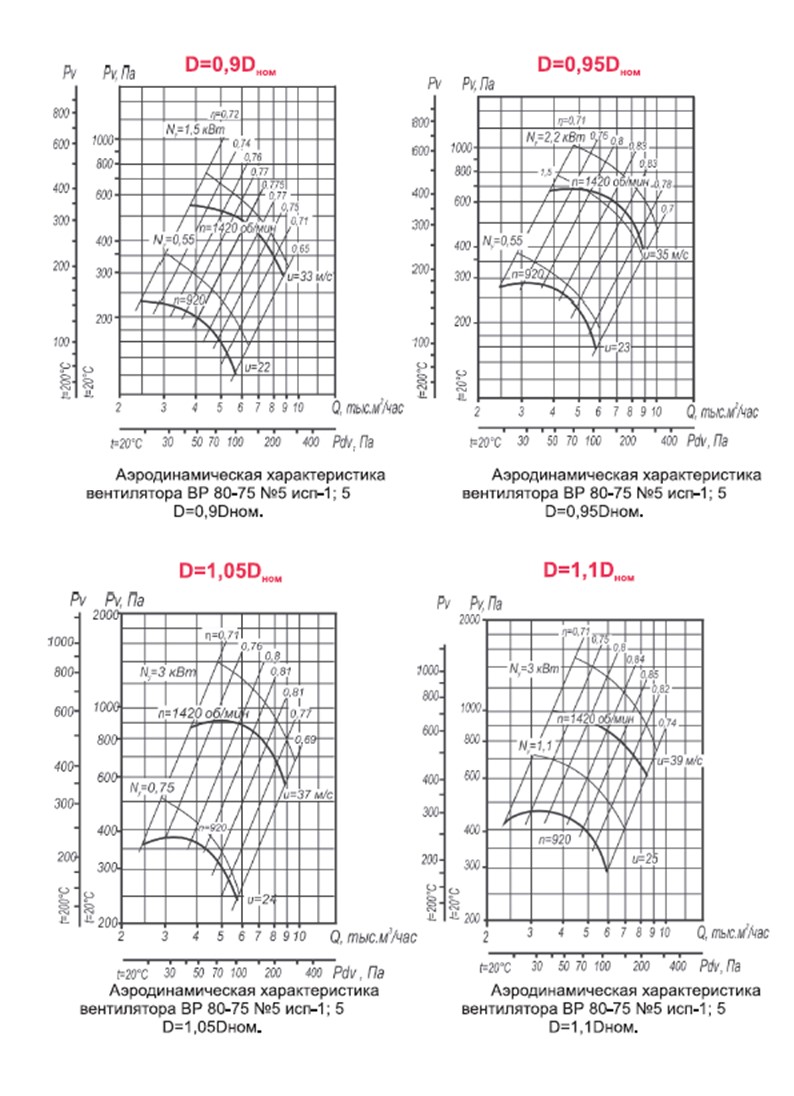

ВР 80-75 №5 исп-1.
