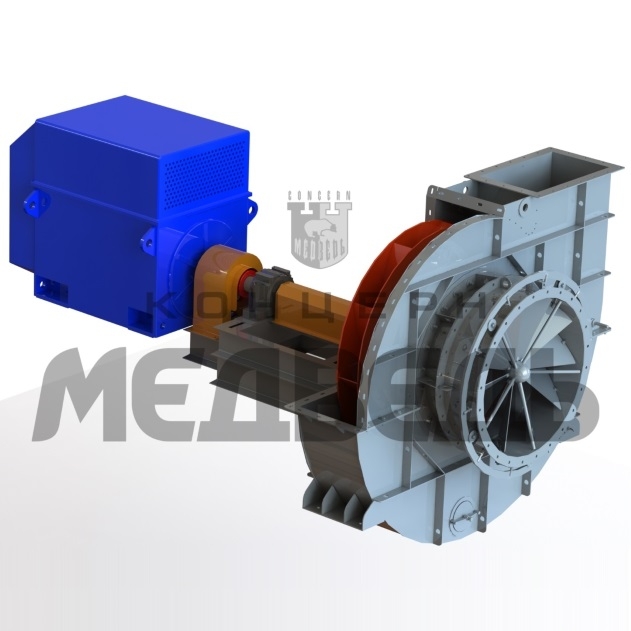

Тягодутьевые машины типа ВВН и ВВР

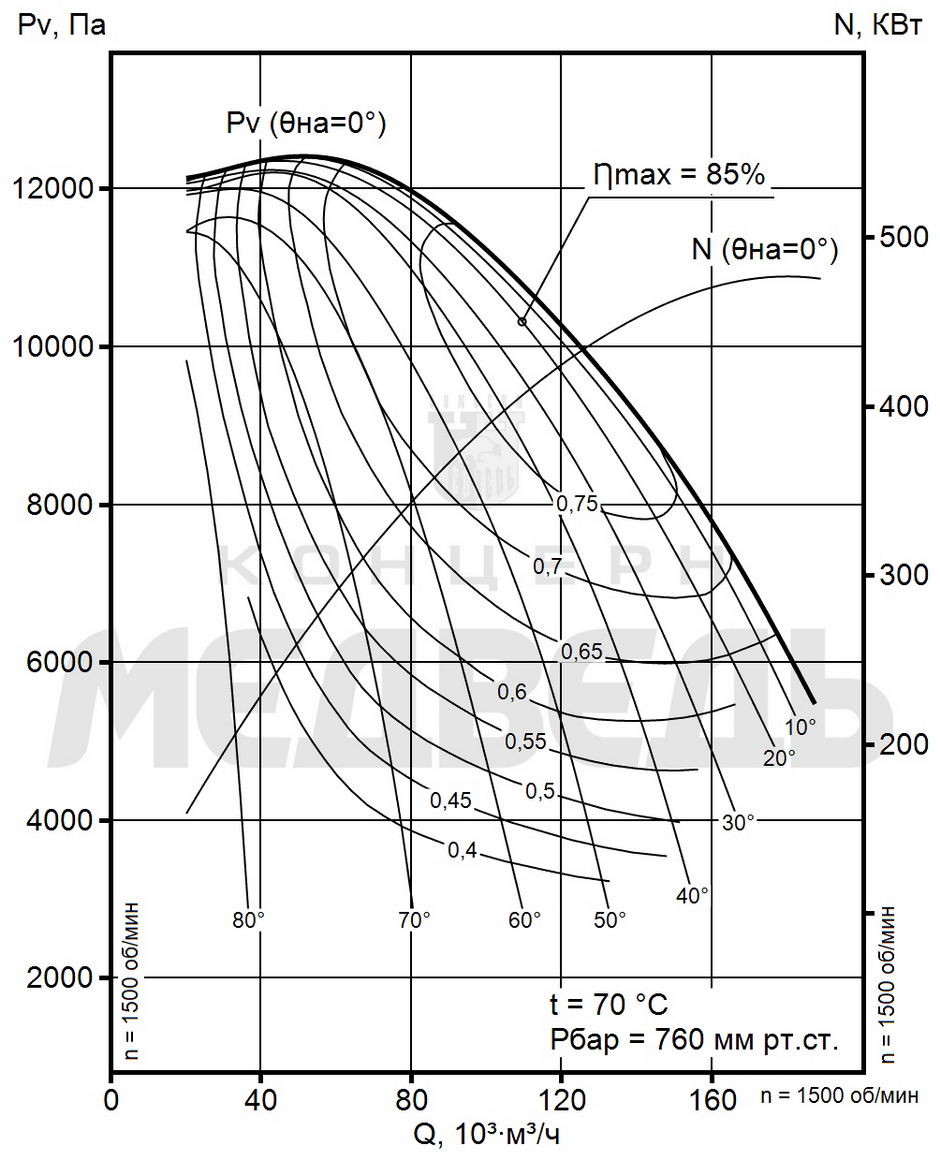

ВВН-18

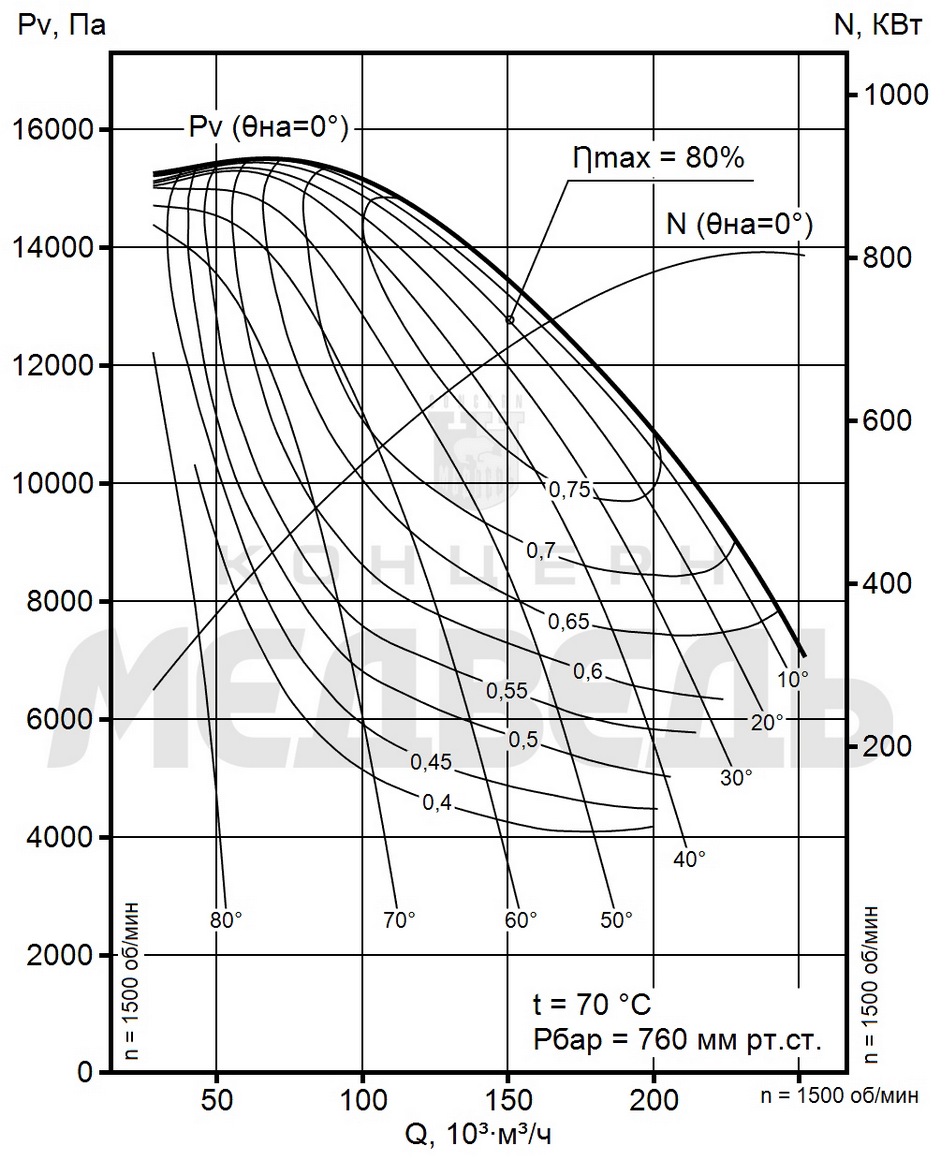

ВВН-20

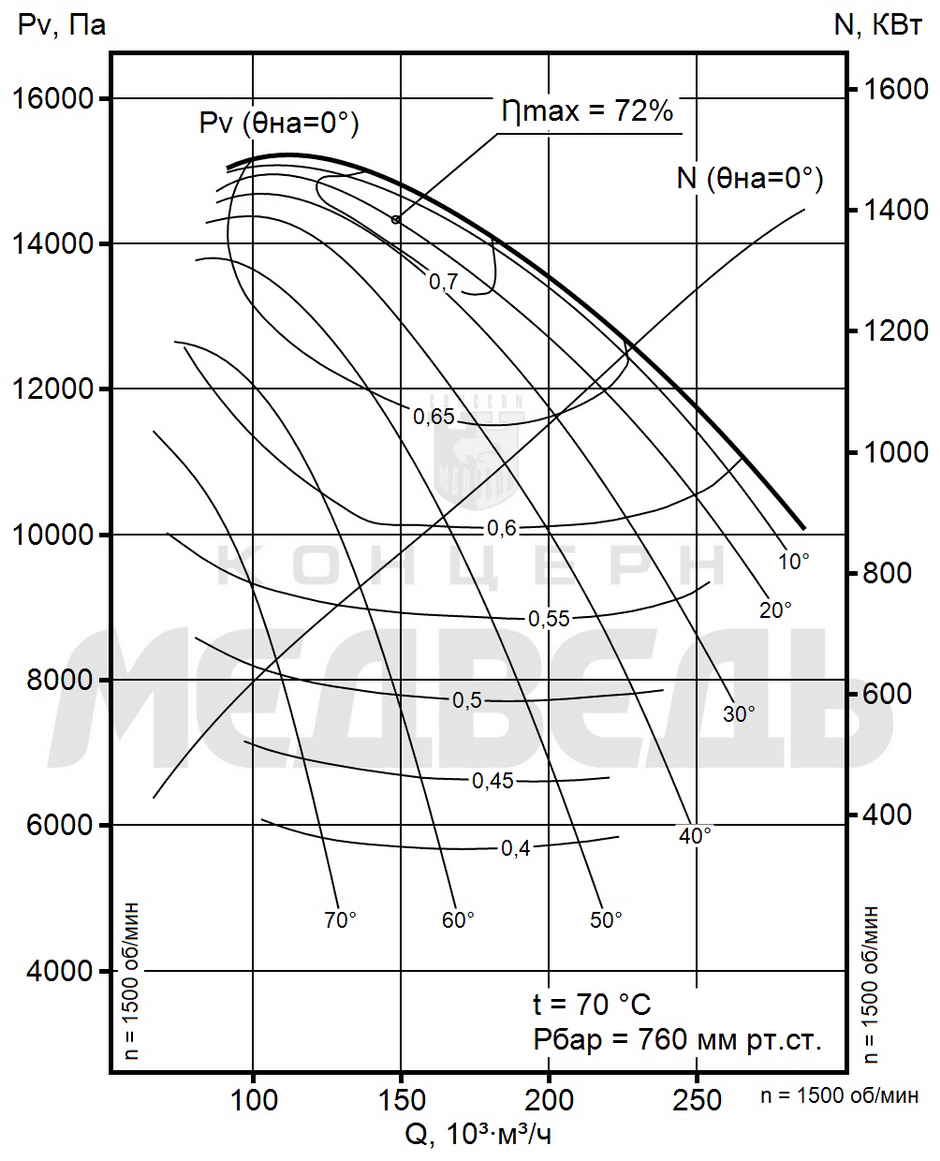

ВВР-18

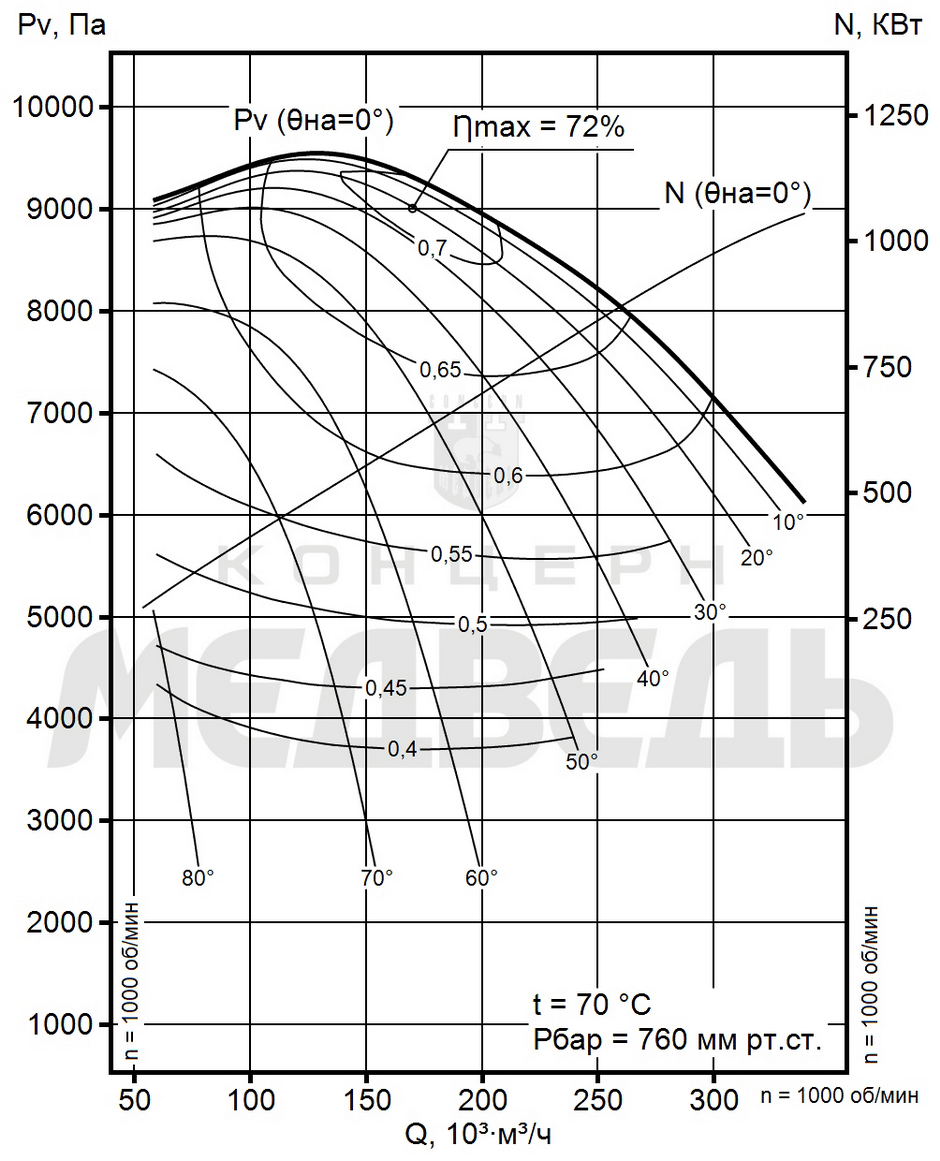

ВВР-22

ВВР-22М

Для точного подбора данного вида оборудования предлагаем Вам заполнить опросный лист и отправить его в заказе нашим специалистам

Скачать опросный лист

Заказать

Остались вопросы? Звоните:

+7 (4942) 622-023

Технические характеристики тягодутьевых машин типа ВВН №18?20 и ВВР №18?22

Типоразмер машины	Темпера- тура пе- ремещае- мой сре- ды, °С	Произво- дитель- ность, Q, м3/ч	Полное давле- ние, Pa, Па	Макси- маль- ный КПД, ?, %	Часто- та вра- щения, мин-1	Электродвигатель				Масса без эл. дв., кг
						Типоразмер	Мощность, кВт	Частота вращения, мин-1	Напря- жение, В
ВВН?18	70	110 000	10 800	80	1 500	ДАЗО4?400У?4У1	500	1 500	6 000	4 500
ВВН?20	70	150 000	13 500	80	1 500	ДАЗО4?450У?4У1	800	1 500	6 000	5 000
						ДАЗО4?560Х?4ДУ1	1 000	1 500	10 000
ВВР?18	70	146 700	14 370	72	1 500	ДАЗО4?560Х?4У1	1 250	1 500	6 000	5 800
						ДАЗО4?560УК?4ДУ1	1 250	1 500	10 000
ВВР?22	70	170 000	9 047	72	1 000	2АДО?630?6000?6У1	630	1 000	6 000	7 200
						ДАЗО4?560Х?6ДУ1	800	1 000	10 000
						ДАЗО4?560Х?6У1	1 000	1 000	6 000
						ДАЗО4?560УК?6ДУ1	1 000	1 000	10 000
ВВР?22М	200	170 000	6 560	72	1 000	2АДО?630?6000?6У1	630	1 000	6 000	7 200
						ДАЗО4?560Х?6ДУ1	800	1 000	10 000

Характеристики приведены в режиме максимального КПД для перемещаемой среды с параметрами: Pбар=760 мм рт. ст. и t=400°С.

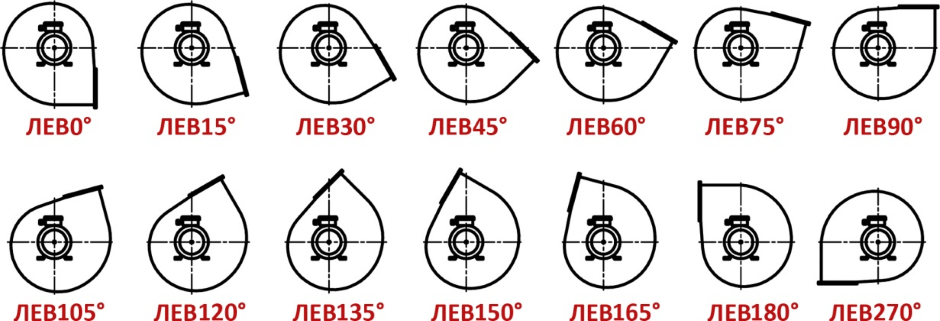

Схема разворотов корпусов тягодутьевых машин одностороннего всасывания.

Габаритные и присоединительные размеры машин ВВН №18?20 и ВВР №18?22

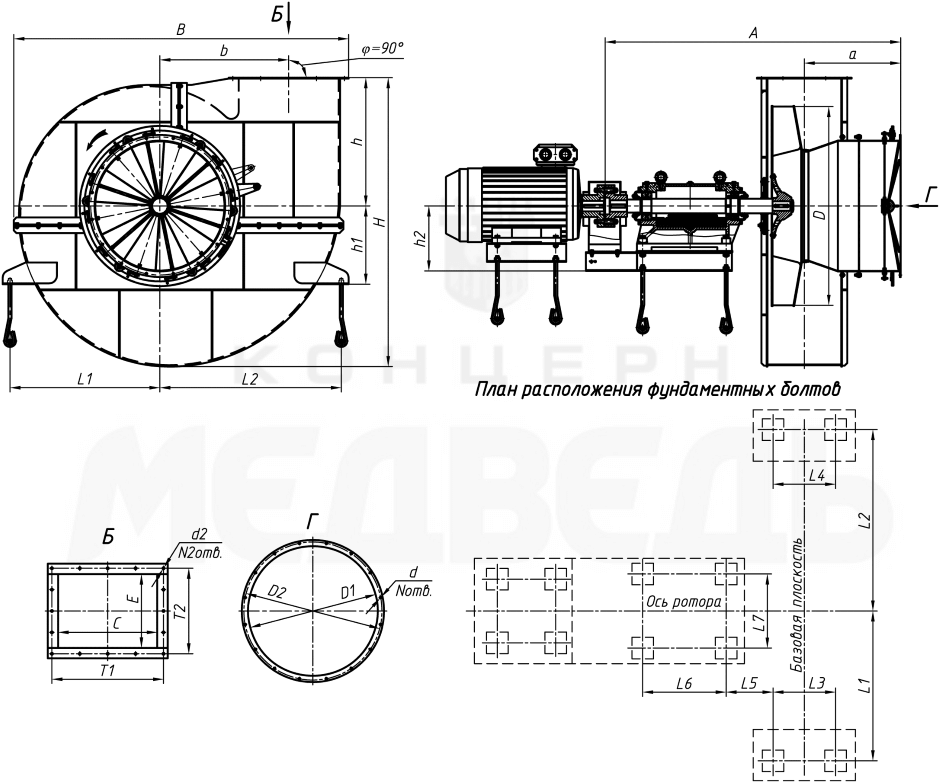

Габаритные и присоединительные размеры центробежных тягодутьевых машин ВВН №18?20 и ВВР №18?22

Типоразмер машины	?	Размеры, мм
Типоразмер машины	?	h1	L1	L2	L4	D	D1	D2	d	d2	A	a	B	b
ВВН?18	60°	560	1 440	1 750	400	1 800	1 170	1 280	19	19	2 900	819	3 100	1 170
	90°	1 025	1 090	1 350	400
	150°	930	1 020	1 280	400
	270°	770	1 810	1 095	400
	?	Размеры, мм											N	N2
	?	H	h	h2	C	E	T1	T2	L3	L5	L6	L7	N	N2
	60°?270°	2 650	1 100	630	900	540	1 020	600	400	525	920	1 050	24	20
Типоразмер машины	?	Размеры, мм
Типоразмер машины	?	h1	L1	L2	L4	D	D1	D2	d	d2	A	a	B	b
ВВН?20	0°	890/1 945	1 600	840	400	2 000	1 300	1 410	19	19	2 985	874	3 450	1 300
	30°	1 335	1 175	1 520	400
	60°	610	1 580	1 925	400
	90°	1 090	1 230	1 520	400
	150°	985	1 155	1 445	400
	?	Размеры, мм											N	N2
	?	H	h	h2	C	E	T1	T2	L3	L5	L6	L7	N	N2
	0°?150°	3 040	1 200	630	1 000	600	1 120	720	400	555	920	1 050	24	20
Типоразмер машины	?	Размеры, мм
Типоразмер машины	?	h1	L1	L2	L4	D	D1	D2	d	d2	A	a	B	b
ВВР?18	60°	1 210	1 280	1 610	670	1 830	1 300	1 410	19	22	3 120	943	3 450	1 255
	90°	1 210	1 170	1 485	670
	150°	1 210	930	1 250	670
	?	Размеры, мм											N	N2
	?	H	h	h2	C	E	T1	T2	L3	L5	L6	L7	N	N2
	60°?150°	3 190	1 450	630	1 150	732	1 298	880	670	488	920	1 050	24	20
Типоразмер машины	?	Размеры, мм
Типоразмер машины	?	h1	L1	L2	L4	D	D1	D2	d	d2	A	a	B	b
ВВР?22	60°	1 135	1 735	2 145	1 000	2 200	1 600	1 715	19	22	3 265	1 033	4 105	1 512
	90°	1 135	1 615	2 035	1 000
	150°	1 135	1 405	1 805	1 000
	?	Размеры, мм											N	N2
	?	H	h	h2	C	E	T1	T2	L3	L5	L6	L7	N	N2
	60°?150°	3 790	1 740	630	1 382	880	1 530	1 000	1 000	378	920	1 050	24	20
Типоразмер машины	?	Размеры, мм
Типоразмер машины	?	h1	L1	L2	L4	D	D1	D2	d	d2	A	a	B	b
ВВР?22M	80°	1 135	1 676	2 095	1 000	2 200	1 600	1 715	19	22	3 265	1 033	4 394	1 512
	?	Размеры, мм											N	N2
	?	H	h	h2	C	E	T1	T2	L3	L5	L6	L7	N	N2
	80°	3 635	1 740	630	1 382	880	1 530	1 000	1 000	378	920	1 050	24	20
