Для точного подбора данного вида оборудования предлагаем Вам заполнить опросный лист и отправить его в заказе нашим специалистам
Скачать опросный листОстались вопросы? Звоните:
+7 (4942) 622-023Тягодутьевые машины типа Д и ВД
Центробежные дутьевые вентиляторы типа ВД предназначены для перемещения воздуха и невзрывоопасных неагрессивных газовоздушных смесей с температурой от -З0°С до +200°C, запыленностью до 0,1 г/мЗ, не содержащих липких, волокнистых и абразивных включений.
Вентиляторы обеспечивают стабильную подачу приточного воздуха в топки стационарных паровых и водогрейных котлов, применяются в системах вентиляции и кондиционирования воздуха и т. п. Допускается применение вентиляторов ВД в качестве дымососов на газомазутных котлах с уравновешенной тягой.
Центробежные дымососы типа Д способны перемещать дымовые газы и невзрывоопасные пылегазовоздушные смеси с температурой от -З0°С до +200°C, при этом запыленность воздуха не должна превышать 2г на квадратный метр. Абразивность пыли, содержащейся в перемещаемой среде, и ее склонность к налипанию не должны превышать аналогичных показателей золы дымовых газов.
Дымососы применяются для удаления дымовых газов из топок стационарных паровых и водогрейных котлов, для перемещения пылегазовоздушных смесей в технологических установках и т.п. Тягодутьевые машины способствуют быстрому выведению продуктов горения в выхлопную систему.
Дымососы компании Медведь изготавливаются зачастую из углеродистой или нержавеющей стали различных марок. Стенки данных тягодутьевых машин прочны и долговечны. Рабочее колесо вентилятора (дымососа) оснащено 32-мя вперед загнутыми лопатками. Улитка машин Д и ВД изготавливается с углом разворота 90 градусов, допускается изготовление его с углом разворота от 0 до 270 градусов через каждые 15 градусов.
Вентиляторы и дымососы изготавливаются правого и левого вращения. Правым считается вращение рабочего колеса по часовой стрелке, если смотреть со стороны привода, соответственно левым – против часовой стрелки. Направление вращения указывается на рабочем колесе и спиральном корпусе.
Каждая тягодутьевая машина, произведенная концерном Медведь, проходит контрольную сборку и обкаточные испытания перед отправкой потребителю.
Дымососы могут эксплуатироваться в районах с умеренным климатом. Возможно размещение внутри помещения или за его пределами с соблюдением надежной защиты от негативных внешних воздействий. Основная область применения тягодутьевого оборудования – промышленные отрасли. Кроме стандартных модификаций нами могут быть изготовлены тягодутьевые машины по спецзаказу, приспособленные под определенные условия эксплуатации.
Преимущества тягодутьевых машин концерна «Медведь»:
Тягодутьевые машины на консистентной смазке:
Тягодутьевые машины с подшипниковым узлом SKM значительно удобней в эксплуатации, а именно: упрощается монтаж подшипников за счет установки их на закрепительной втулке с конической посадкой. Также в подшипниковых узлах SKM используется консистентная смазка, что исключает течи, увеличивает ресурс подшипников и расширяет температурный диапазон его работы.
Тягодутьевые машины с подшипниковым узлом «масляная ванна»:
Тягодутьевые машины по схеме 3 и 5 с «масляной» ванной имеют разъемный подшипниковый узел, что более удобно в обслуживании данных машин. В дымососах по схеме 3 и 5 со стороны рабочего колеса установлен подшипник большего типоразмера, что повышает надежность тягодутьевых машин.
Дополнительно
Спиральные корпуса тягодутьевых машин по умолчанию оснащаются люками для чистки лопаток и пробками для слива конденсата.
Технические характеристики дымососов ВД и Д
Концерн «МЕДВЕДЬ», являясь надежным поставщиком, может предложить вентиляторы и дымососы, характеристики которых отличаются от стандартных. Подобные заявки рассматриваются в индивидуальном порядке на основании опросного листа. У нас Вы можете приобрести оборудование, подходящее под Ваши условия эксплуатации.
Все тягодутьевые машины сертифицированы и в случае правильной эксплуатации будут работать бесперебойно и долгосрочно.
Технические характеристики тягодутьевых машин типа ВД №2,5?12
| Типоразмер машины | Произво-дительность, Q, м3/ч | Полное давление, Pa, Па | Макси-мальный КПД, ?, % | Частота вращения, мин-1 | Электродвигатель | Масса без эл. дв., кг | |||||
| Типоразмер | Мощ-ность, кВт | Частота вращения, мин-1 | Напря-жение, В | ||||||||
| исп-1 | исп-3 | исп-5 | |||||||||
| ВД-2,5 | 3 360 | 2 090 | 61 | 3 000 | АИР100S2 | 4 | 3 000 | 380/660 | 45 | ? | ? |
| АИР100L2 | 5,5 | 3 000 | 380/660 | 50 | ? | ? | |||||
| ВД-2,7 | 980 | 1 500 | 66 | 3 000 | 5А80MA2 | 1,5 | 3 000 | 380/660 | 42 | ? | ? |
| ВД-3,5 | 2 220 | 2 840 | 68 | 3 000 | АИР100L2 | 5,5 | 3 000 | 380/660 | 88 | 131 | ? |
| ВД-6 | 4 400 | 2 070 | 61 | 1 000 | А112MB6 | 4 | 1 000 | 380/660 | 253 | 322 | 303 |
| А132S6 | 5,5 | 1 000 | 380/660 | 264 | 333 | 314 | |||||
| 6 500 | 920 | 1 500 | А132S4 | 7,5 | 1 500 | 380/660 | 260 | 329 | 310 | ||
| А132M4 | 11 | 1 500 | 380/660 | 272 | 341 | 322 | |||||
| АИР160S4 | 15 | 1 500 | 380/660 | 305 | 374 | 355 | |||||
| ВД-8 | 8 000 | 935 | 61 | 750 | АИР132M8 | 5,5 | 750 | 380/660 | 412 | 542 | 522 |
| АИР160S8 | 7,5 | 750 | 380/660 | 475 | 605 | 585 | |||||
| 10 000 | 1 635 | 1 000 | АИР100М6 | 15 | 1 000 | 380/660 | 495 | 625 | 605 | ||
| А180M6 | 18,5 | 1 000 | 380/660 | 510 | 640 | 620 | |||||
| А200M6 | 22 | 1 000 | 380/660 | 560 | 690 | 670 | |||||
| ВД-10 | 15 000 | 1 460 | 61 | 750 | А200M8 | 18,5 | 750 | 380/660 | 830 | 1 080 | 1 010 |
| А200L8 | 22 | 750 | 380/660 | 855 | 1 105 | 1 245 | |||||
| 20 000 | 2 565 | 1 000 | А225M6 | 37 | 1 000 | 380/660 | 928 | 1 178 | 1 108 | ||
| А250S6 | 45 | 1 000 | 380/660 | 1 060 | 1 310 | 1 240 | |||||
| А250M6 | 55 | 1 000 | 380/660 | 1 100 | 1 350 | 1 280 | |||||
| ВД-12 | 27 500 | 2 105 | 61 | 750 | А250S8 | 37 | 750 | 380/660 | 1 333 | 1 700 | 1 600 |
| А250M8 | 45 | 750 | 380/660 | 1 378 | 1 745 | 1 645 | |||||
| А280S8 | 55 | 750 | 380/660 | 1 468 | 1 835 | 1 735 | |||||
| 35 000 | 3 680 | 1 000 | А280M6 | 90 | 1 000 | 380/660 | 1 603 | 1 970 | 1 870 | ||
| А315S6 | 110 | 1 000 | 380/660 | 1 813 | 2 180 | 2 080 | |||||
Характеристики приведены в режиме максимального КПД для перемещаемой среды с параметрами: Pбар=760 мм рт. ст. и t=30°С.
Технические характеристики тягодутьевых машин типа ВД №13,5?17,5
| Типоразмер машины | Произво-дительность, Q, м3/ч | Полное давление, Pa, Па | Макси-мальный КПД, ?, % | Частота вращения, мин-1 | Электродвигатель | Масса без эл. дв., кг | |||
| Типоразмер | Мощность, кВт | Частота вращения, мин-1 | Напря-жение, В | ||||||
| ВД?13,5 | 44 850 | 2 880 | 72 | 750 | АИР315S8У2 | 90 | 750 | 380/660 | 2 150 |
| АИР355S8У2 | 132 | 750 | 380/660 | ||||||
| 59 000 | 4 990 | 1 000 | АИР315S6У2 | 110 | 1 000 | 380/660 | |||
| АИР355M6У2 | 200 | 1 000 | 380/660 | ||||||
| ВД?15,5 | 68 420 | 3 810 | 72 | 750 | АИР355S8У2 | 132 | 750 | 380/660 | 2 310 |
| 90 000 | 6 590 | 1 000 | АИР355M6У2 | 200 | 1 000 | 380/660 | |||
| ДАЗО4?400У?4У1 | 500 | 1 000 | 6 000 | ||||||
| ВД?15,5Ф?1500 | 135 000 | 16 800 | 73 | 1 500 | АОД?1250?4У1 | 1250 | 1 500 | 6 000 | ? |
| ВД?17,5Ф | 78 000 | 16 000 | 73 | 1 500 | ДАЗО4?400У?4У1 | 500 | 1 500 | 6 000 | 3 000 |
Характеристики приведены в режиме максимального КПД для перемещаемой среды с параметрами: Pбар=760 мм рт. ст. и t=30°С.
| Типоразмер машины | Произво-дительность, Q, м3/ч | Полное давление, Pa, Па | Макси-мальный КПД, ?, % | Частота вращения, мин-1 | Электродвигатель | Масса без эл. дв., кг | |||||
| Типоразмер | Мощ-ность, кВт | Частота вращения, мин-1 | Напря-жение, В | ||||||||
| исп-1 | исп-3 | исп-5 | |||||||||
| Д-3,5 | 3 810 | 650 | 63 | 1 500 | 5А100S4 | 3 | 1 500 | 380/660 | 77 | 120 | ? |
| Д-8 | 8 000 | 750 | 61 | 750 | 5АМ112MB8 | 3 | 750 | 380/660 | 419 | 579 | 539 |
| 5АМХ132S8 | 4 | 750 | 380/660 | 432 | 592 | 552 | |||||
| 10 000 | 1 345 | 1 000 | 5АМХ132S6 | 5,5 | 1 000 | 380/660 | 459 | 619 | 579 | ||
| 5АМХ132M6 | 7,5 | 1 000 | 380/660 | 472 | 632 | 592 | |||||
| Д-10 | 15 000 | 1 195 | 61 | 750 | 5А160S8 | 7,5 | 750 | 380/660 | 740 | 985 | 925 |
| 5А160М8 | 11 | 750 | 380/660 | 765 | 1 010 | 950 | |||||
| 20 000 | 2 090 | 1 000 | 5А160M6 | 15 | 1 000 | 380/660 | 760 | 1005 | 945 | ||
| АИР180M6 | 18,5 | 1 000 | 380/660 | 775 | 1 020 | 960 | |||||
| Д-12 | 35 000 | 1 690 | 61 | 750 | 5А200L8 | 22 | 750 | 380/660 | 1 133 | 1 500 | 1 400 |
| 37 500 | 2 960 | 1 000 | 5А225M6 | 37 | 1 000 | 380/660 | 1 206 | 1 573 | 1 473 | ||
Характеристики приведены в режиме максимального КПД для перемещаемой среды с параметрами: Pбар=760 мм рт. ст. и t=100°С.
Технические характеристики тягодутьевых машин типа Д №13,5?20
| Типоразмер машины | Произво-дительность, Q, м3/ч | Полное давление, Pa, Па | Макси-мальный КПД, ?, % | Частота вращения, мин-1 | Электродвигатель | Масса без эл. дв., кг | |||
| Типоразмер | Мощность, кВт | Частота вращения, мин-1 | Напря-жение, В | ||||||
| Д?13,5 (Д?13,5ГМ) |
35 820 | 1 485 | 72 | 600 | 5АМ280S10e | 37 | 600 | 380/660 | 1 850 (1 790) |
| 44 850 | 2 340 | 750 | 5АМ280M8e | 75 | 750 | 380/660 | |||
| АИР315S8У2 | 200 | 1 000 | 380/660 | ||||||
| 59 000 | 4 050 | 1 000 | АИР315S6У2 | 110 | 1 000 | 380/660 | |||
| 5АМ315M6 | 132 | 1 000 | 380/660 | ||||||
| А355SMB8 | 160 | 1 000 | 380/660 | ||||||
| Д?15,5 (Д?15,5ГМ) |
54 640 | 1 970 | 72 | 600 | 5АМ315MA10e | 75 | 600 | 380/660 | 2 360 (2 280) |
| 68 420 | 3 090 | 750 | АИР355S8У2 | 132 | 750 | 380/660 | |||
| 90 000 | 5 350 | 1 000 | АИР355M6У2 | 200 | 1 000 | 380/660 | |||
| ДАЗО4?400ХК?6У1 | 250 | 1 000 | 6 000 | ||||||
| Д?18 (Д?18ГМ) |
83 860 | 3 195 | 72 | 600 | АИР?355M?10У3 | 110 | 600 | 380/660 | 4 050 (3 850) |
| 105 000 | 4 000 | 750 | ДАЗО4?400Х?8У1 | 200 | 750 | 6 000 | |||
| ДАЗО4?400У?8У1 | 250 | 750 | 6 000 | ||||||
| ДАЗО4?450Х?8У1 | 315 | 750 | 6 000 | ||||||
| 138 120 | 6 920 | 1 000 | ДАЗО4?400У?6У1 | 400 | 1 000 | 6 000 | |||
| ДАЗО4?450Х?6У1 | 500 | 1 000 | 6 000 | ||||||
| Д?20 (Д?20ГМ) |
109 480 | 2 965 | 72 | 600 | ДАЗО4?400У?10У1 | 200 | 600 | 6 000 | 4 590 (4 320) |
| 137 080 | 4 649 | 750 | ДАЗО4?400У?8У1 | 250 | 750 | 6 000 | |||
| ДАЗО4?450Х?8У1 | 315 | 750 | 6 000 | ||||||
Характеристики приведены в режиме максимального КПД для перемещаемой среды с параметрами: Pбар=760 мм рт. ст. и t=100°С.

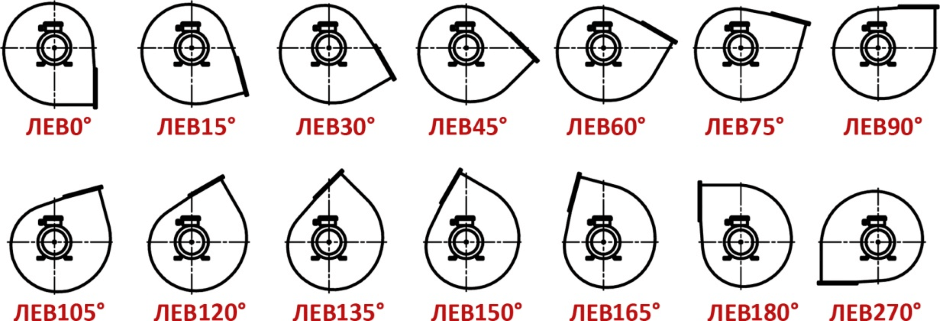

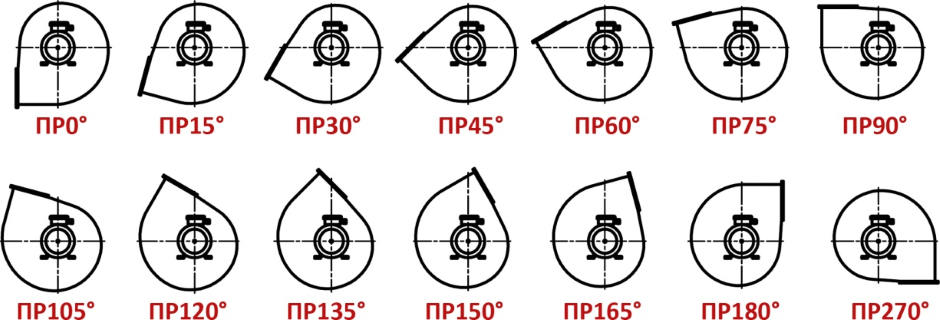

Схема разворотов корпусов тягодутьевых машин одностороннего всасывания.
(Для маленьких машин типа Д, ВД-2,5?3,5 угол разворота кратен 45°)

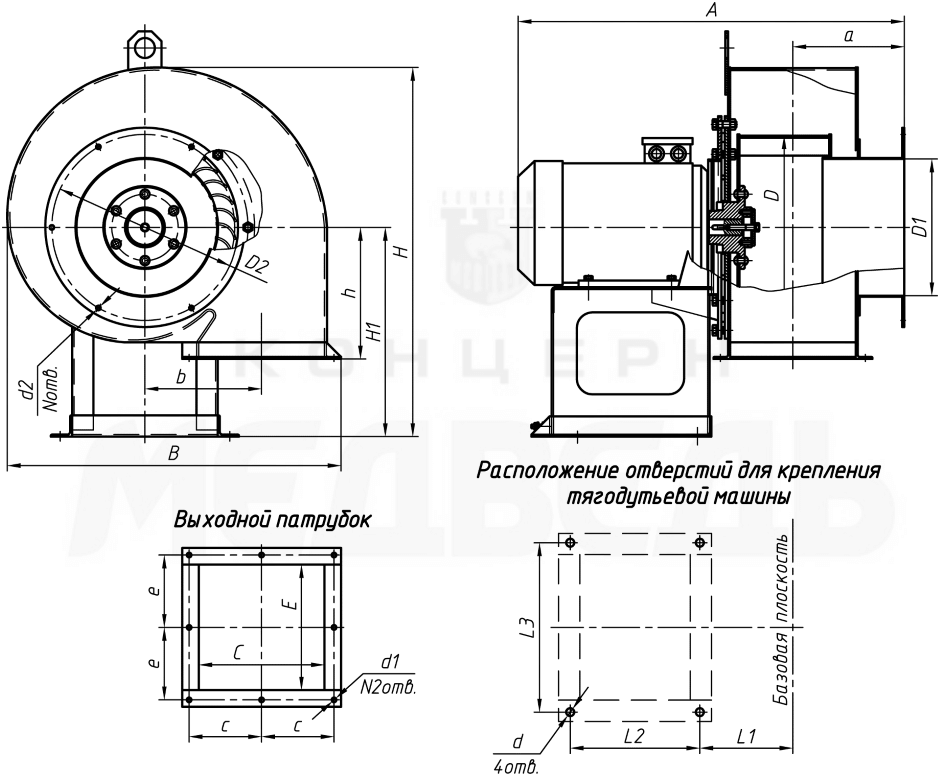

Габаритные и присоединительные размеры ВД, Д №2,5?3,5 исполнения 1
Габаритные и присоединительные размеры центробежных тягодутьевых машин ВД, Д №2,5?3,5 исполнения 1
| Типоразмер машины | Размеры, мм | ||||||||||
| D | D1 | D2 | d | d1 | d2 | a | Amax | B | b | H | |
| ВД?2,5 | 250 | 252 | 280 | 12 | 7 | 8 | 140 | 600 | 468 | 162,5 | 542 |
| ВД?2,7 | 270 | 206 | 280 | 12 | 7 | 7 | 140 | 530 | 505 | 175,5 | 556 |
| ВД?3,5 | 350 | 286 | 350 | 14 | 11 | 9 | 185 | 620 | 658 | 227,5 | 585 |
| Д?3,5 | 350 | 286 | 350 | 14 | 11 | 9 | 158 | 640 | 658 | 227,5 | 585 |
| Типоразмер машины | Размеры, мм | N | N2 | ||||||||
| H1 | h | L1 | L2 | L3 | C | E | c | e | |||
| ВД?2,5 | 320 | 180 | 138 | 190 | 220 | 179 | 179 | 102,5 | 102,5 | 8 | 8 |
| ВД?2,7 | 315 | 193 | 145 | 220 | 250 | 194 | 160 | 109 | 92 | 6 | 8 |
| ВД?3,5 | 272 | 257 | 197 | 200 | 380 | 250 | 200 | 145 | 115 | 8 | 8 |
| Д?3,5 | 272 | 257 | 222 | 200 | 380 | 250 | 250 | 145 | 140 | 8 | 8 |
Габаритные и присоединительные размеры ВД, Д №6?13 исполнения 1
Габаритные и присоединительные размеры центробежных тягодутьевых машин ВД, Д №6?13 исполнения 1
| Типоразмер машины | Размеры, мм | |||||||||||
| D | D1 | D2 | d | B | b | a | Lmax | L1 | L2 | L3 | H | |
| ВД?6 | 600 | 418 | 460 | 12 | 1 034,5 | 364,5 | 348 | 1 050 | 230 | 330 | 610 | 910 |
| (В)Д?8 | 800 | 560 | 600 | 12 | 1 353,5 | 486 | 385 | 1 190 | 280 | 330 | 610 | 1 210 |
| (В)Д?10 | 1 000 | 700 | 760 | 14 | 1 690 | 610 | 453 | 1 470 | 320 | 565 | 760 | 1 510 |
| (В)Д?12 | 1 200 | 830 | 875 | 14 | 1 992 | 729 | 705 | 1 980 | 358,5 | 565 | 760 | 1 820 |
| Типоразмер машины | Размеры, мм | N | N2 | n1 | n2 | |||||||
| h | h1 | C | E | T1 | T2 | t1 | t2 | |||||
| ВД?6 | 420 | 532 | 351 | 226 | 416 | 282 | 104 | 94 | 12 | 14 | 4 | 3 |
| (В)Д?8 | 560 | 580 | 468 | 300 | 535 | 360 | 107 | 90 | 12 | 18 | 5 | 4 |
| (В)Д?10 | 700 | 600 | 580 | 376 | 678 | 448 | 113 | 112 | 16 | 20 | 6 | 4 |
| (В)Д?12 | 848 | 750 | 702 | 451 | 770 | 520 | 110 | 104 | 16 | 24 | 7 | 5 |

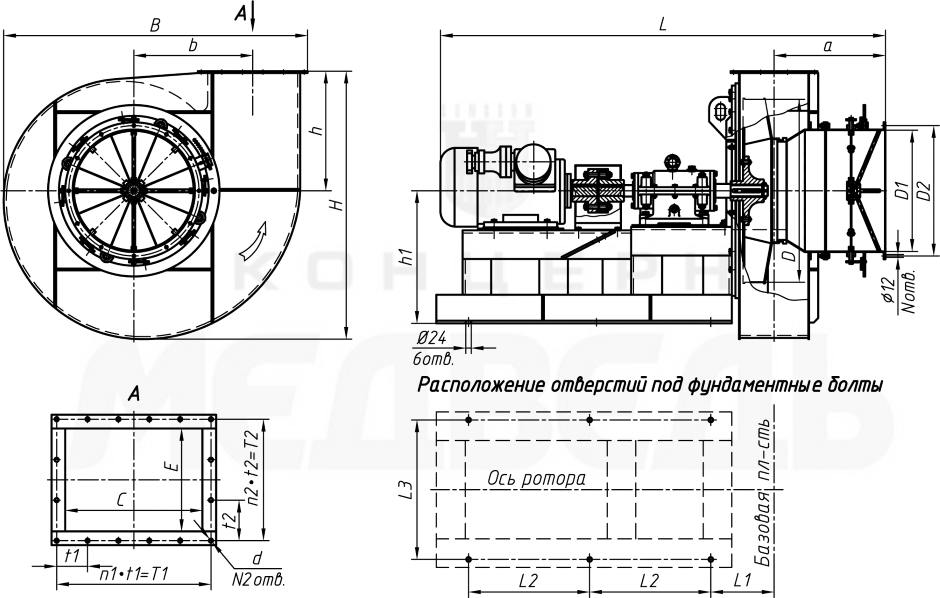

Габаритные и присоединительные размеры ВД, Д №6?13 исполнения 3
Габаритные и присоединительные размеры центробежных тягодутьевых машин ВД, Д №6?13 исполнения 3
| Типоразмер машины | Размеры, мм | |||||||||||
| D | D1 | D2 | d | B | b | a | Lmax | L1 | L2 | L3 | H | |
| ВД?6 | 600 | 418 | 460 | 12 | 1 034,5 | 364,5 | 348 | 1 625 | 230 | 460 | 610 | 910 |
| (В)Д?8 | 800 | 560 | 600 | 12 | 1 353,5 | 486 | 385 | 1 885 | 280 | 500 | 610 | 1 210 |
| (В)Д?10 | 1 000 | 700 | 760 | 14 | 1 690 | 610 | 453 | 2 295 | 320 | 550 | 760 | 1 510 |
| (В)Д?12 | 1 200 | 830 | 875 | 14 | 1 992 | 729 | 705 | 3 035 | 361 | 800 | 760 | 1 820 |
| Типоразмер машины | Размеры, мм | N | N2 | n1 | n2 | |||||||
| h | h1 | C | E | T1 | T2 | t1 | t2 | |||||
| ВД?6 | 420 | 532 | 351 | 226 | 416 | 282 | 104 | 94 | 12 | 14 | 4 | 3 |
| (В)Д?8 | 560 | 580 | 468 | 300 | 535 | 360 | 107 | 90 | 12 | 18 | 5 | 4 |
| (В)Д?10 | 700 | 600 | 580 | 376 | 678 | 448 | 113 | 112 | 16 | 20 | 6 | 4 |
| (В)Д?12 | 848 | 750 | 702 | 451 | 770 | 520 | 110 | 104 | 16 | 24 | 7 | 5 |

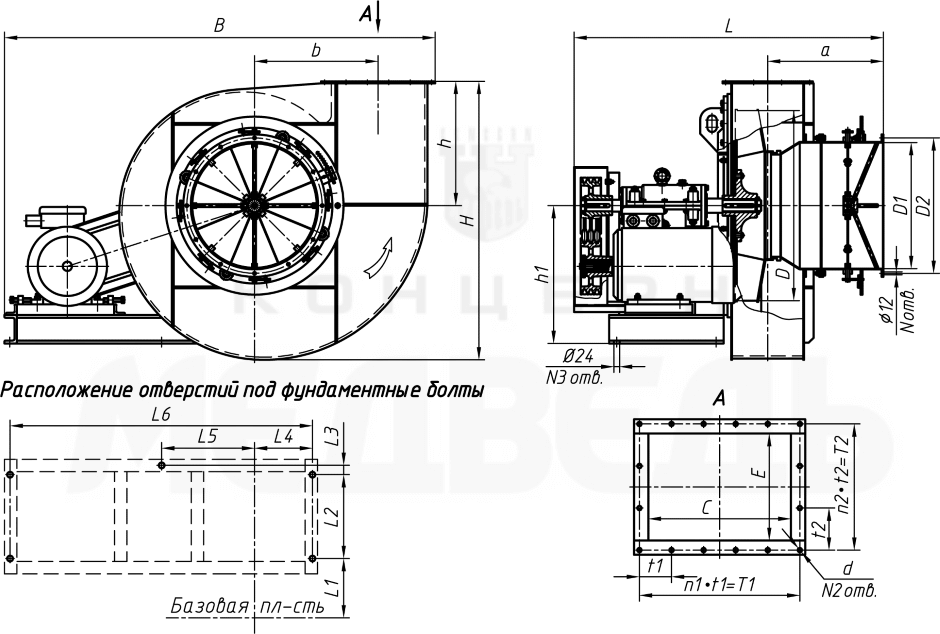

Габаритные и присоединительные размеры ВД, Д №6?13 исполнения 5
Габаритные и присоединительные размеры центробежных тягодутьевых машин ВД, Д №6?13 исполнения 5
| Типоразмер машины | Размеры, мм | |||||||||||||
| D | D1 | D2 | d | B | b | a | L | L1 | L2 | L3 | L4 | L5 | L6 | |
| ВД?6 | 600 | 418 | 460 | 12 | 1 450 | 364,5 | 348 | 1 200 | 180 | 450 | ? | 236 | ? | 1 174 |
| (В)Д?8 | 800 | 560 | 600 | 12 | 1 840 | 486 | 385 | 1 305 | 215 | 420 | ? | 244 | ? | 1 275 |
| (В)Д?10 | 1 000 | 700 | 760 | 14 | 2 180 | 610 | 453 | 1 730 | 315 | 450 | 59 | 244 | 556 | 1 622 |
| (В)Д?12 | 1 200 | 830 | 875 | 14 | 2 820 | 729 | 705 | 1 930 | 319 | 650 | 25 | 370 | 620 | 1 980 |
| Типоразмер машины | Размеры, мм | N | N2 | N3 | n1 | n2 | ||||||||
| H | h | h1 | C | E | T1 | T2 | t1 | t2 | ||||||
| ВД?6 | 910 | 420 | 532 | 351 | 226 | 416 | 282 | 104 | 94 | 12 | 14 | 4 | 4 | 3 |
| (В)Д?8 | 1 210 | 560 | 580 | 468 | 300 | 535 | 360 | 107 | 90 | 12 | 18 | 4 | 5 | 4 |
| (В)Д?10 | 1 510 | 700 | 600 | 580 | 378 | 678 | 448 | 113 | 112 | 16 | 20 | 5 | 6 | 4 |
| (В)Д?12 | 1 820 | 848 | 750 | 702 | 451 | 770 | 520 | 110 | 104 | 16 | 24 | 5 | 7 | 5 |

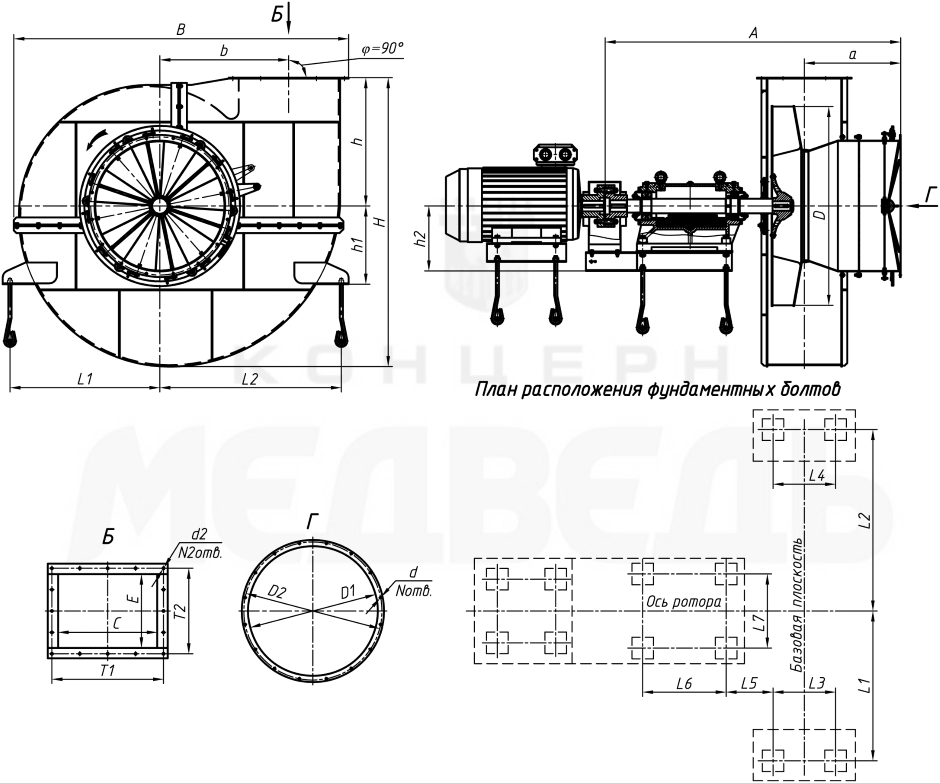

Габаритные и присоединительные размеры машин ВД, Д №13,5?20
Габаритные и присоединительные размеры центробежных тягодутьевых машин ВД, Д №13,5?20
| Типоразмер машины | ? | Размеры, мм | ||||||||||||
| h1 | L1 | L2 | L4 | D | D1 | D2 | d | d2 | A | a | B | b | ||
| Д?13,5 Д?13,5ГМ ВД?13,5 |
0°?30° | 1 350 | 650 | 650 | 620 | 1 350 | 975 | 1 020 | 14 | 14 | 2 255 | 674 | 2 244 | 820 |
| 45°?105° | 1 250 | 650 | 650 | 620 | ||||||||||
| 135°?240° | 1 150 | 650 | 650 | 620 | ||||||||||
| 270° | 1 150 | 1 591 | 650 | 620 | ||||||||||
| ? | Размеры, мм | N | N2 | |||||||||||
| H | h | h2 | C | E | T1 | T2 | L3 | L5 | L6 | L7 | ||||
| 0°?270° | 2 070 | 953 | 555 | 790 | 506 | 880 | 590 | 620 | 332 | 700 | 620 | 16 | 26 | |
| Типоразмер машины | ? | Размеры, мм | ||||||||||||
| h1 | L1 | L2 | L4 | D | D1 | D2 | d | d2 | A | a | B | b | ||
| Д?15,5 Д?15,5ГМ ВД?15,5 |
0°?30° | 1 600 | 650 | 650 | 692 | 1 550 | 1 100 | 1 175 | 14 | 18 | 2 248 | 710 | 2 559 | 941,5 |
| 45°?105° | 1 500 | 650 | 650 | 692 | ||||||||||
| 135°?240° | 1 300 | 650 | 650 | 692 | ||||||||||
| 270° | 1 300 | 1 800 | 800 | 692 | ||||||||||
| ? | Размеры, мм | N | N2 | |||||||||||
| H | h | h2 | C | E | T1 | T2 | L3 | L5 | L6 | L7 | ||||
| 0°?270° | 2 375 | 1 097 | 555 | 907 | 578 | 972 | 648 | 692 | 253 | 700 | 620 | 16 | 20 | |
| Типоразмер машины | ? | Размеры, мм | ||||||||||||
| h1 | L1 | L2 | L4 | D | D1 | D2 | d | d2 | A | a | B | b | ||
| Д?18 Д?18ГМ |
0°?30° | 1 750 | 780 | 780 | 817 | 1 800 | 1 400 | 1 500 | 22 | 19 | 2 889 | 980 | 3 100 | 1 093,5 |
| 45°?105° | 1 510 | 780 | 780 | 817 | ||||||||||
| 135°?240° | 1 350 | 780 | 780 | 817 | ||||||||||
| 270° | 1 350 | 1 850 | 780 | 817 | ||||||||||
| ? | Размеры, мм | N | N2 | |||||||||||
| H | h | h2 | C | E | T1 | T2 | L3 | L5 | L6 | L7 | ||||
| 0°?270° | 2 750 | 1 270 | 622 | 1 053 | 675 | 1 170 | 780 | 817 | 340 | 800 | 710 | 24 | 30 | |
| Типоразмер машины | ? | Размеры, мм | ||||||||||||
| h1 | L1 | L2 | L4 | D | D1 | D2 | d | d2 | A | a | B | b | ||
| Д?20 Д?20ГМ |
0°?30° | 1 950 | 780 | 780 | 892 | 2 000 | 1 400 | 1 500 | 22 | 22 | 2 908 | 964 | 3 418 | 1 215 |
| 45°?105° | 1 670 | 780 | 780 | 892 | ||||||||||
| 135°?240° | 1 450 | 780 | 780 | 892 | ||||||||||
| 270° | 1 450 | 2 165 | 1 360 | 892 | ||||||||||
| ? | Размеры, мм | N | N2 | |||||||||||
| H | h | h2 | C | E | T1 | T2 | L3 | L5 | L6 | L7 | ||||
| 0°?270° | 3 050 | 1 410 | 622 | 1 170 | 750 | 1 260 | 840 | 892 | 338 | 800 | 710 | 24 | 30 | |
ВД-2,5
ВД-2,7
ВД-3,5
ВД-6
ВД-8
ВД-10
ВД-12
ВД-13,5
ВД-15,5
ВД-15,5Ф-1500
ВД-17,5Ф
Д-3,5
Д-8
Д-10
Д-12
Д-13,5
Д-15,5
Д-18
Д-20
Акустические характеристики тягодутьевых машин типа ВД №2,5?17,5
| Типоразмер машины | Частота вращения, мин-1 | Зона измерений | Значения уровней звуковой мощности Lpi, дБ в октавных полосах f, Гц | LpA, дБА | ||||||
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
| ВД?2,5 | 3 000 | Нагнетание | 90 | 91 | 92 | 93 | 94 | 88 | 86 | 99 |
| Всасывание | 86 | 87 | 88 | 89 | 90 | 84 | 82 | 95 | ||
| Вокруг корпуса | 81 | 82 | 83 | 82 | 83 | 76 | 74 | 88 | ||
| ВД?2,7 | 3 000 | Нагнетание | 93 | 94 | 97 | 97 | 101 | 93 | 90 | 104 |
| Всасывание | 88 | 91 | 91 | 96 | 94 | 90 | 86 | 100 | ||
| Вокруг корпуса | 85 | 86 | 86 | 89 | 87 | 82 | 78 | 93 | ||
| ВД?3,5 | 3 000 | Нагнетание | 103 | 104 | 106 | 102 | 98 | 94 | 90 | 107 |
| Всасывание | 99 | 100 | 102 | 98 | 94 | 90 | 86 | 103 | ||
| Вокруг корпуса | 94 | 95 | 96 | 92 | 87 | 82 | 78 | 97 | ||
| ВД?13,5 | 600 | Нагнетание | 104 | 108 | 109 | 107 | 105 | 102 | 98 | 112 |
| Всасывание | 99 | 103 | 104 | 102 | 100 | 97 | 93 | 107 | ||
| Вокруг корпуса | 94 | 97 | 96 | 93 | 92 | 89 | 87 | 99 | ||
| 750 | Нагнетание | 109 | 113 | 114 | 112 | 110 | 107 | 103 | 117 | |
| Всасывание | 104 | 108 | 109 | 107 | 105 | 102 | 98 | 112 | ||
| Вокруг корпуса | 99 | 102 | 100 | 98 | 97 | 94 | 92 | 104 | ||
| 1 000 | Нагнетание | 116 | 120 | 121 | 119 | 117 | 114 | 110 | 124 | |
| Всасывание | 111 | 115 | 116 | 114 | 112 | 110 | 105 | 119 | ||
| Вокруг корпуса | 105 | 109 | 107 | 106 | 104 | 101 | 99 | 111 | ||
| ВД?15,5 | 750 | Нагнетание | 114 | 118 | 119 | 117 | 115 | 112 | 108 | 122 |
| Всасывание | 109 | 113 | 114 | 112 | 110 | 107 | 103 | 117 | ||
| Вокруг корпуса | 99 | 102 | 103 | 103 | 103 | 102 | 99 | 97 | ||
| 1 000 | Нагнетание | 121 | 125 | 126 | 124 | 122 | 119 | 115 | 129 | |
| Всасывание | 116 | 120 | 121 | 119 | 117 | 114 | 110 | 124 | ||
| Вокруг корпуса | 106 | 109 | 110 | 110 | 109 | 106 | 104 | 115 | ||
| ВД?15,5Ф?1500 | 1 500 | Нагнетание | 135 | 131 | 135 | 132 | 128 | 123 | 119 | 137 |
| Всасывание | 129 | 127 | 129 | 126 | 122 | 119 | 118 | 131 | ||
| Вокруг корпуса | 125 | 126 | 125 | 122 | 118 | 115 | 118 | 127 | ||
| ВД?17,5Ф | 1 500 | Нагнетание | 133 | 133 | 133 | 130 | 125 | 121 | 118 | 135 |
| Всасывание | 125 | 128 | 128 | 125 | 120 | 116 | 113 | 130 | ||
| Вокруг корпуса | 120 | 121 | 120 | 117 | 114 | 111 | 109 | 122 | ||
ПРИМЕЧАНИЕ: Акустические характеристики приведены для условий: аппарат осевой направляющий полностью открыт, Pбар=760 мм рт. ст., температура перемещаемой среды t=30°С.
Акустические характеристики тягодутьевых машин типа Д №3,5?20
| Типоразмер машины | Частота вращения, мин-1 | Зона измерений | Значения уровней звуковой мощности Lpi, дБ в октавных полосах f, Гц | LpA, дБА | ||||||
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
| Д?3,5 | 750 | Нагнетание | 82 | 87 | 90 | 85 | 81 | 73 | 67 | 90 |
| Всасывание | 78 | 83 | 86 | 81 | 77 | 69 | 63 | 86 | ||
| Вокруг корпуса | 74 | 79 | 81 | 75 | 71 | 64 | 55 | 81 | ||
| Д?12 | 750 | Нагнетание | 104 | 108 | 109 | 107 | 105 | 102 | 98 | 112 |
| Всасывание | 99 | 103 | 104 | 102 | 100 | 97 | 93 | 107 | ||
| Вокруг корпуса | 94 | 97 | 95 | 93 | 92 | 89 | 87 | 99 | ||
| 1 000 | Нагнетание | 111 | 115 | 116 | 114 | 112 | 109 | 105 | 119 | |
| Всасывание | 106 | 110 | 111 | 109 | 107 | 105 | 100 | 114 | ||
| Вокруг корпуса | 100 | 104 | 102 | 101 | 99 | 96 | 94 | 106 | ||
| Д?13,5 Д?13,5ГМ |
1 000 | Нагнетание | 117 | 115 | 118 | 115 | 110 | 106 | 103 | 119 |
| Всасывание | 113 | 108 | 113 | 108 | 103 | 102 | 100 | 114 | ||
| Вокруг корпуса | 107 | 108 | 107 | 104 | 98 | 97 | 93 | 109 | ||
| Д?15,5 Д?15,5ГМ |
750 | Нагнетание | 122 | 118 | 123 | 120 | 114 | 111 | 108 | 124 |
| Всасывание | 117 | 114 | 117 | 114 | 108 | 107 | 105 | 119 | ||
| Вокруг корпуса | 112 | 113 | 112 | 108 | 104 | 102 | 97 | 114 | ||
| Д?18 Д?18ГМ |
750 | Нагнетание | 120 | 116 | 121 | 117 | 113 | 108 | 105 | 122 |
| Всасывание | 115 | 113 | 115 | 112 | 106 | 105 | 104 | 117 | ||
| Вокруг корпуса | 109 | 111 | 109 | 107 | 103 | 100 | 95 | 112 | ||
| Д?20 Д?20ГМ |
750 | Нагнетание | 124 | 120 | 125 | 121 | 116 | 113 | 109 | 126 |
| Всасывание | 118 | 116 | 118 | 115 | 110 | 118 | 117 | 123 | ||
| Вокруг корпуса | 113 | 114 | 113 | 111 | 116 | 113 | 98 | 120 | ||
ПРИМЕЧАНИЕ: Акустические характеристики приведены для условий: аппарат осевой направляющий полностью открыт, Pбар=760 мм рт. ст., температура перемещаемой среды t=100°С.
